Luminaire tubulaire compact LED ø70 pour l'éclairage de fosses de visite

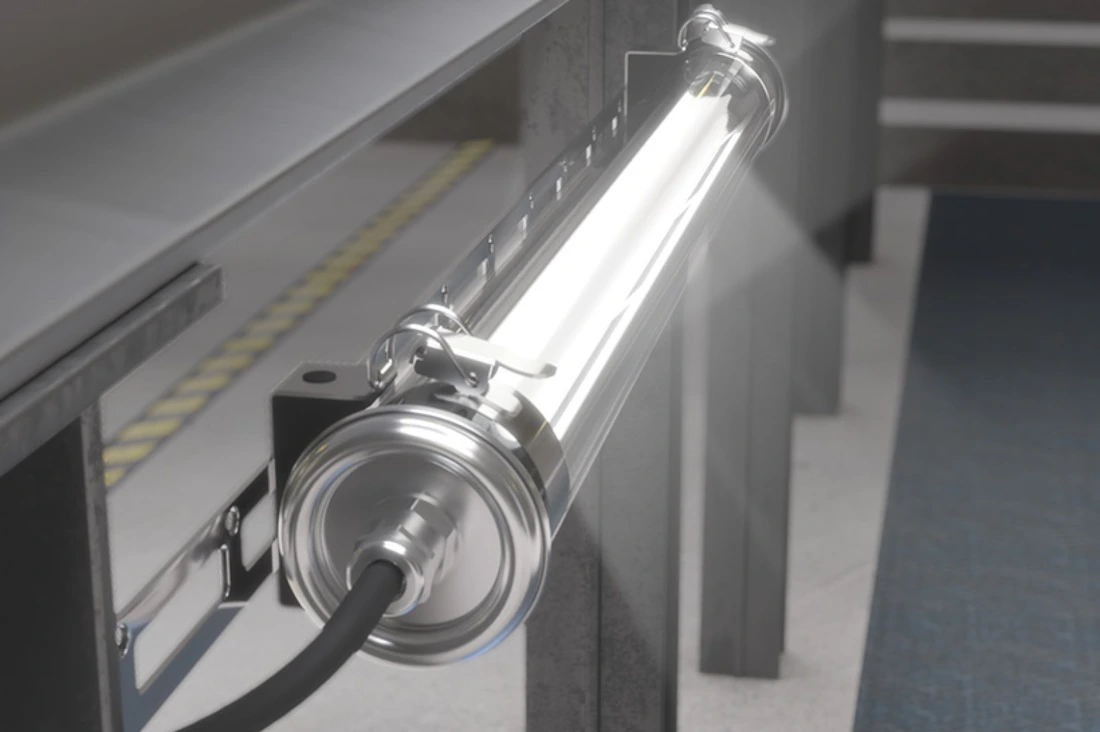

Le Niepce FV est le luminaire idéal pour éclairer les fosses de maintenance. Compact, ultra-étanche, résistant aux chocs, aux vibrations et aux projections d'huiles, il dispose d'une double optique LED orientée pour un éclairage uniforme en sous-face de rame et en fond de fosse, sans éblouissement pour l'opérateur.

Le luminaire Niepce FV répond aux contraintes rencontrées dans les fosses de visite.

Contraintes chimiques et d'étanchéités

Agents corrosifs, vapeurs acides

Huiles & hydrocarbures

UV et intempéries

Empoussièrement, humidité

Lavage au jet haute pression

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à 35°C

Fortes amplitudes thermiques

Allumages et extinctions répétés

Chocs mécaniques violents

Vibrations intenses et répétées

Une répartition de lumière optimale, avec un minimum de points lumineux

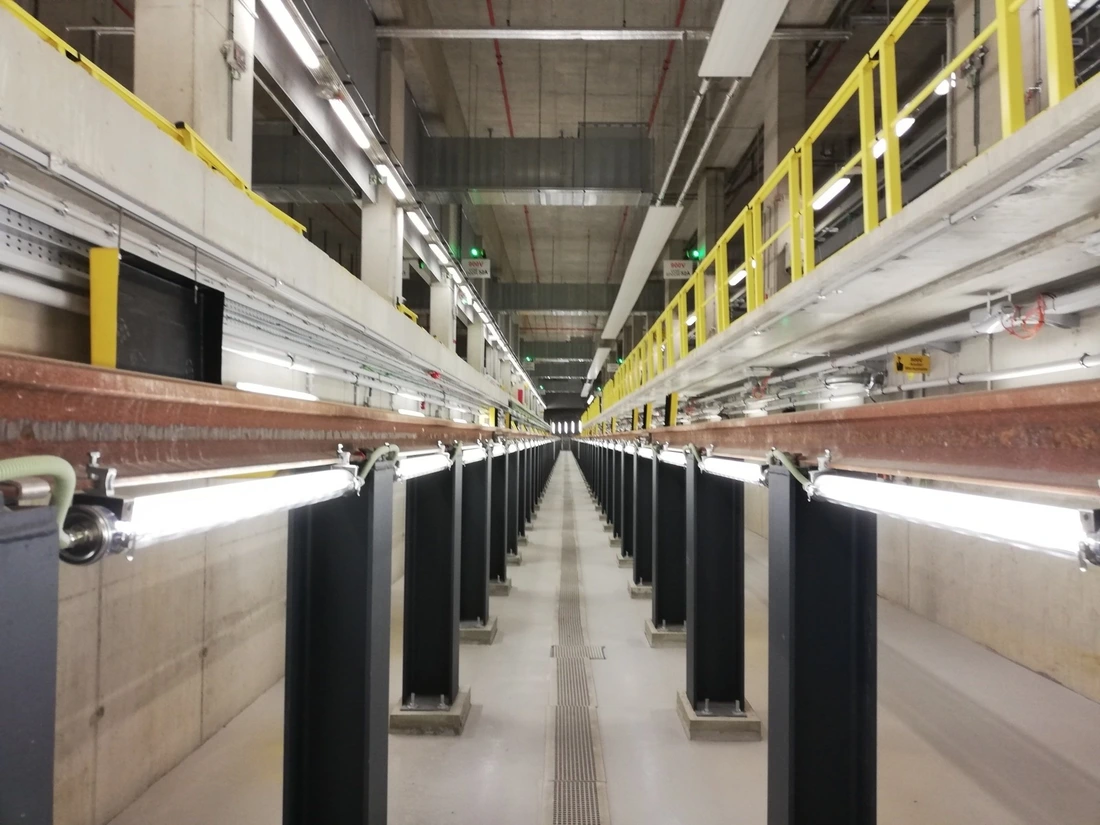

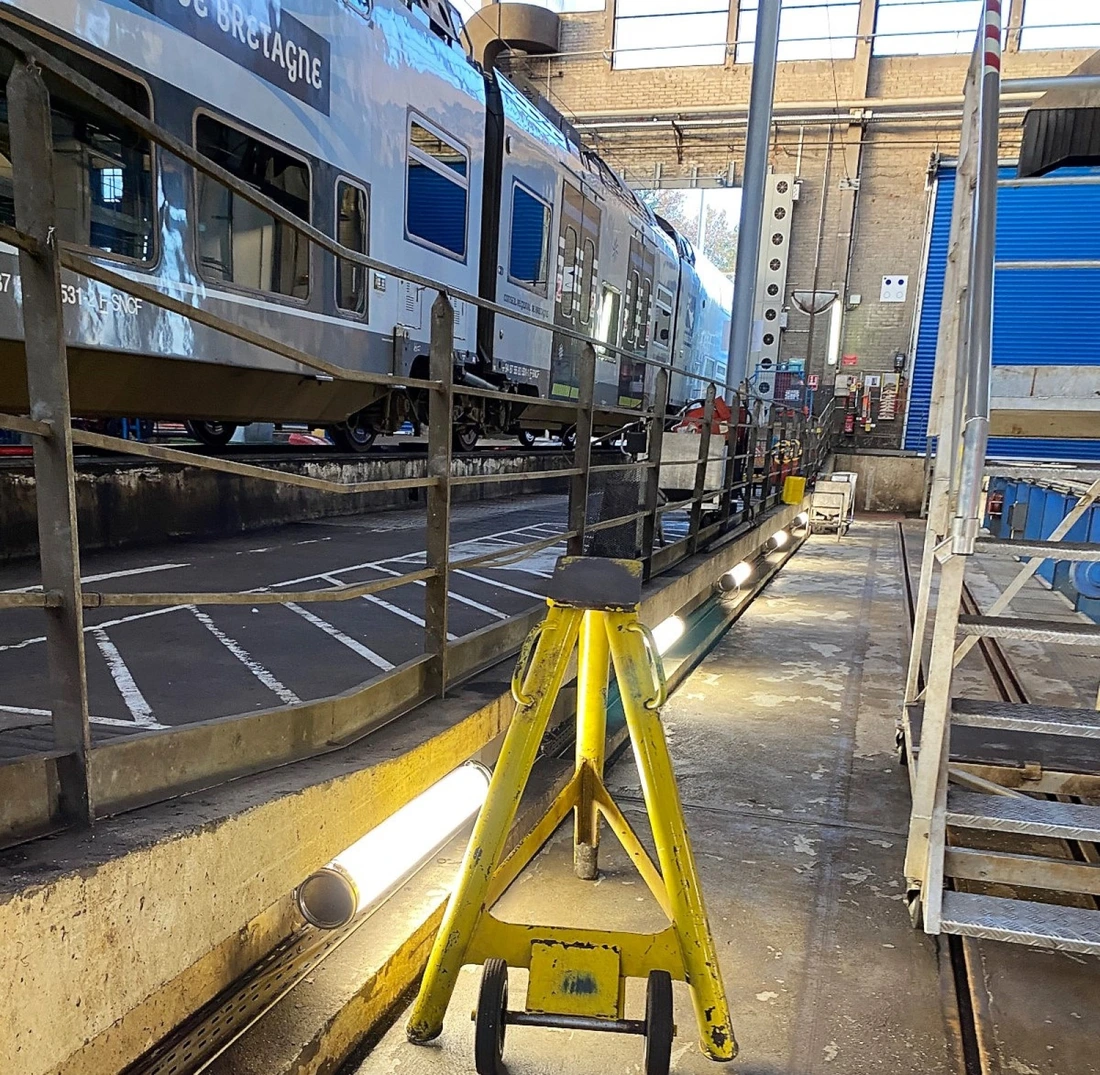

Le NIEPCE FV est le luminaire LED idéal pour l'éclairage des fosses de maintenance. Placés en quinconce de part et d'autre de la fosse, un nombre limité de luminaires suffisent à apporter la juste quantité de lumière aux endroits essentiels, avec une uniformité remarquable et une consommation d'énergie minimale.

Un éclairage efficace et confortable pour l'opérateur

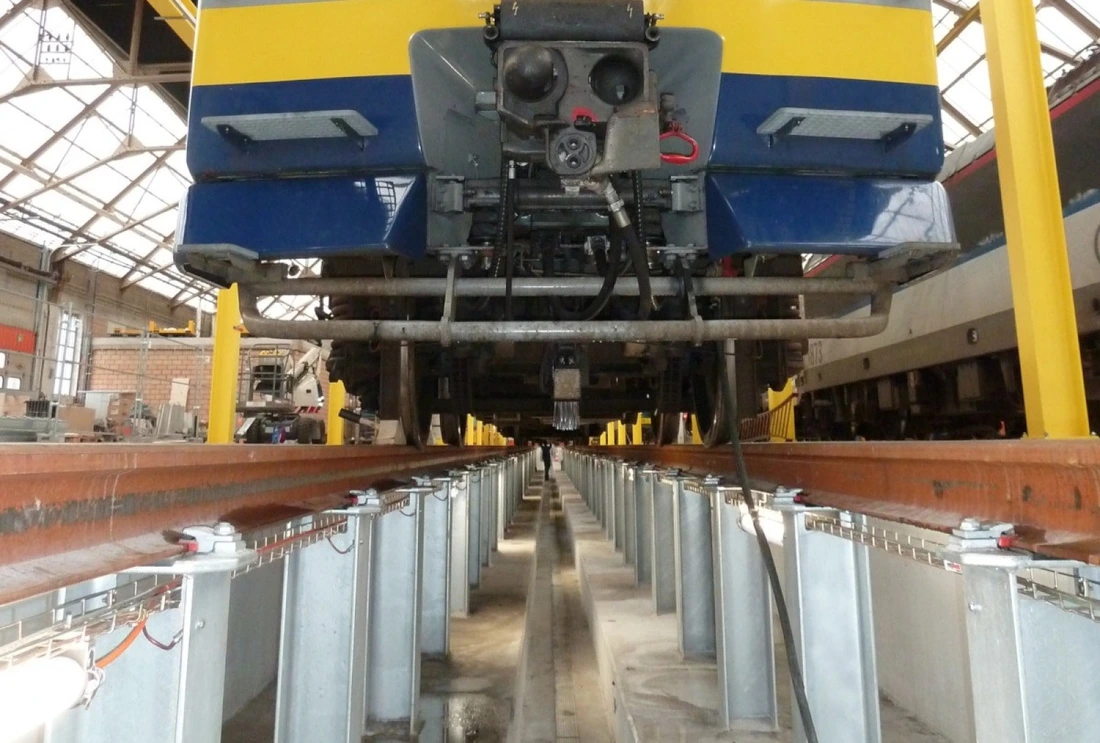

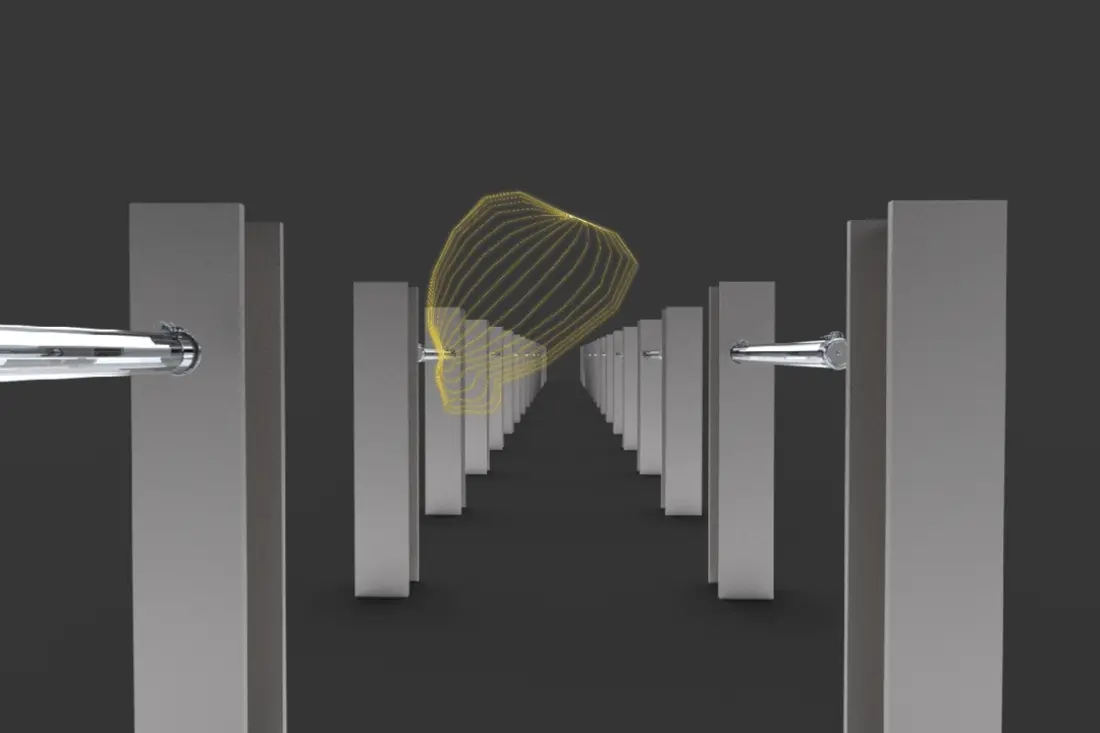

La double optique conçue par Sammode assure un éclairage homogène en sous-face de rame, et renvoie une quantité suffisante de lumière en fond de fosse pour saisir des outils et éviter les obstacles lors des déplacements. Le tout avec un éblouissement limité, offrant un réel confort visuel aux équipes de maintenance et de contrôle.

Ultra-résistant aux chocs liés à la manipulation d'outils

Environnement de travail exigu, les fosses de visite sont des milieux particulièrement éprouvants pour les luminaires, soumis à des chocs lors des manipulations d'outils. Grâce au choix de matériaux à haute tenue mécanique, homogènes et sans plans de joints, l'enveloppe Sammode est parfaitement insensible aux chocs IK10 et aux vibrations.

S'adapte au sens de câblage = un même modèle pour toute la fosse !

Avec le NIEPCE FV, Sammode relève le défi ultime : s'adapter à toutes les configurations de câblage de la fosse. Sa platine interne, équipée du dispositif de connectique automatique brevetée Close'n Connect©, est réversible pour vous permettre de choisir, directement sur site, par quel côté le luminaire doit être raccordé.

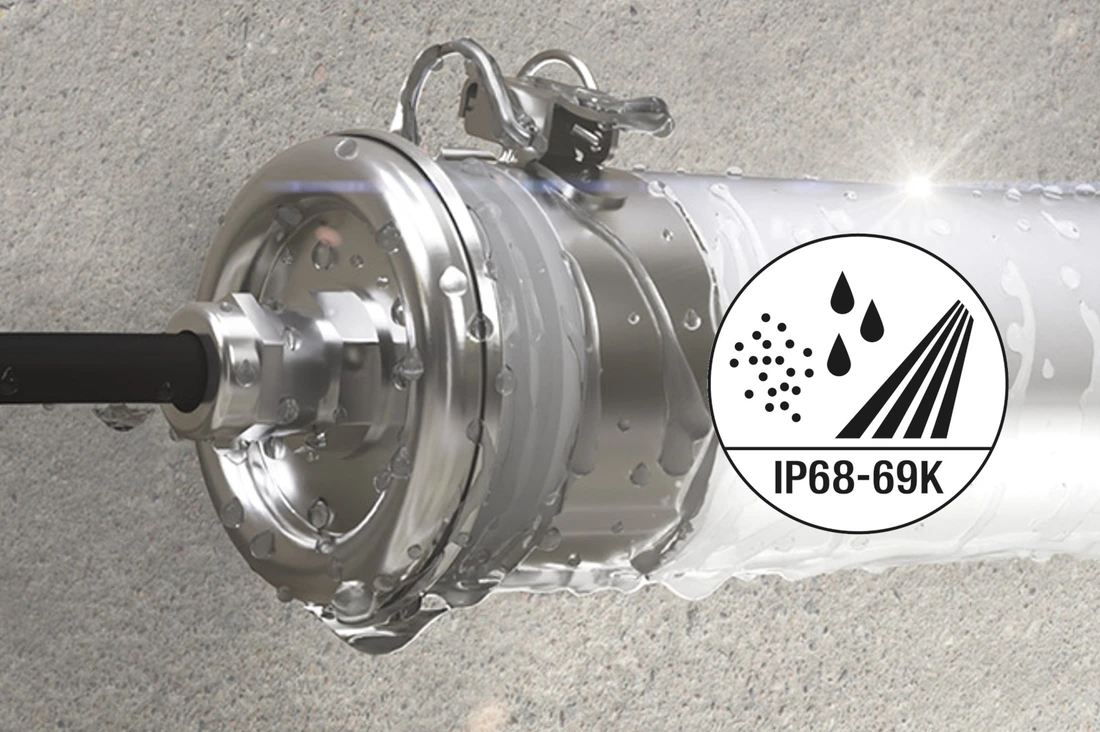

Durablement étanche, insensible aux projections d'huile

Pour cette application spécifique, Sammode a fait le choix d'une vasque composite coextrudée, associant la robustesse mécanique du polycarbonate à la résistance aux huiles et aux hydrocarbures du PMMA. Aux 2 extrémités, un joint à triple barrière d'étanchéité garantit l'herméticité absolue (IP68, IP69K) et durable du luminaire.

Intelligence embarquée

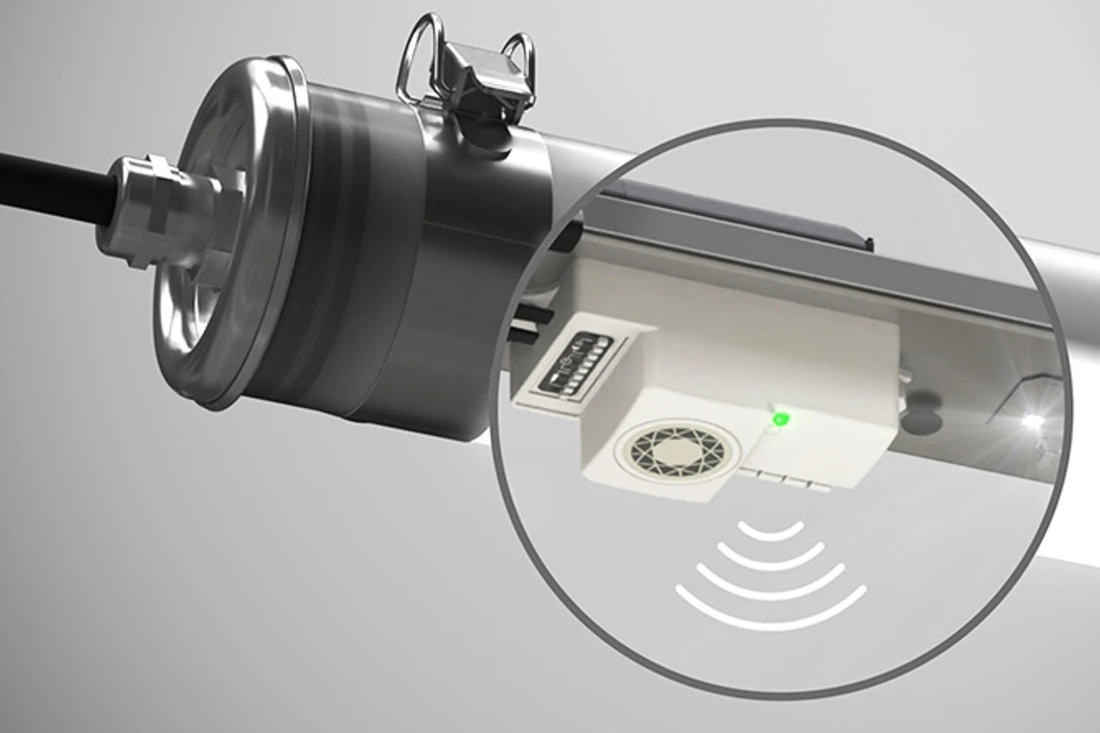

Réalisez jusqu'à 90% d'économies d'énergie, en éclairant uniquement lorsque nécessaire, grâce à notre option détection de présence. Un capteur haute résistance, intégré dans un ou plusieurs luminaires maîtres, peut alors piloter sur une même ligne des luminaires esclaves équipés de la fonction Préavis d'extinction (option RC).

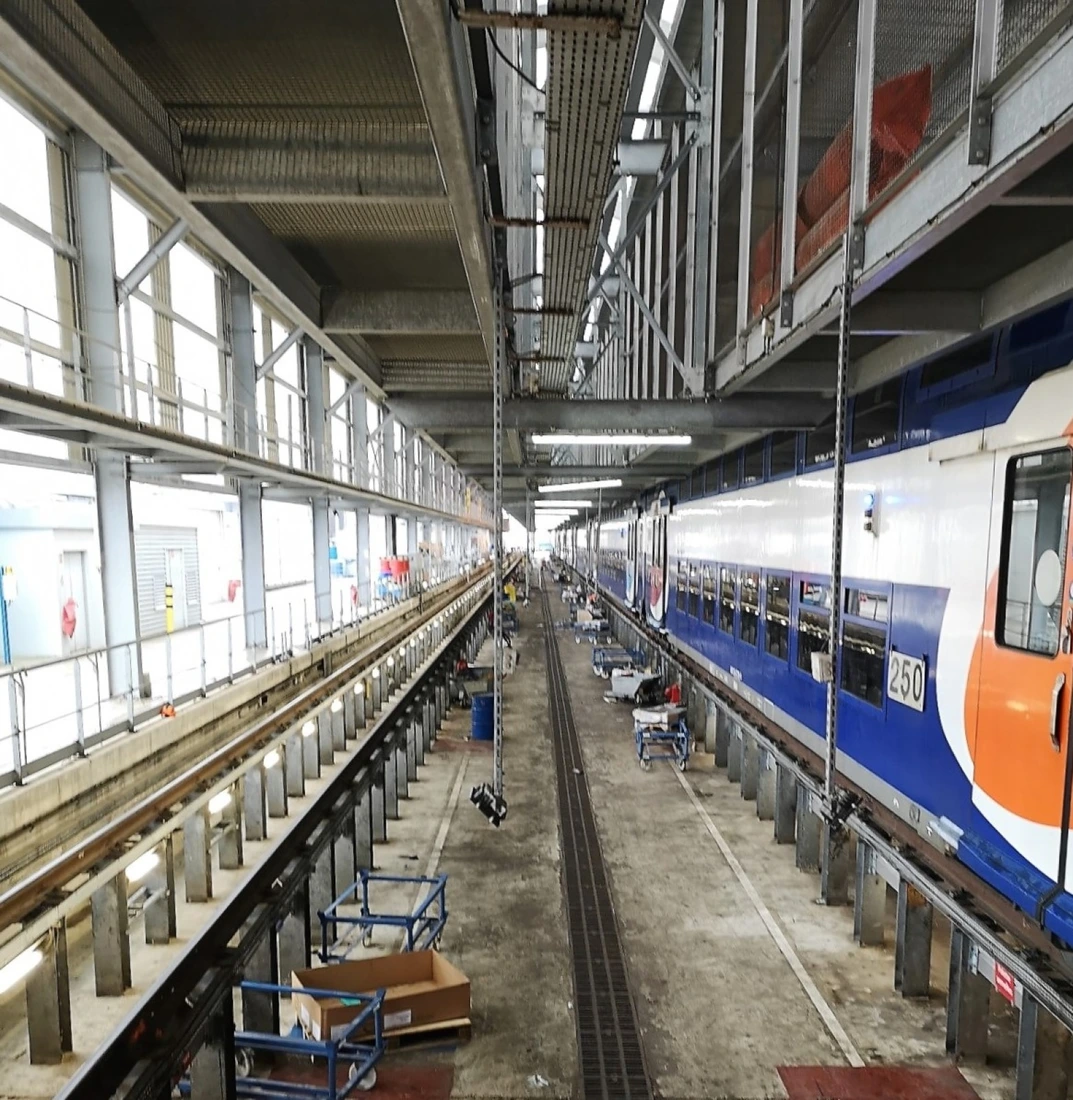

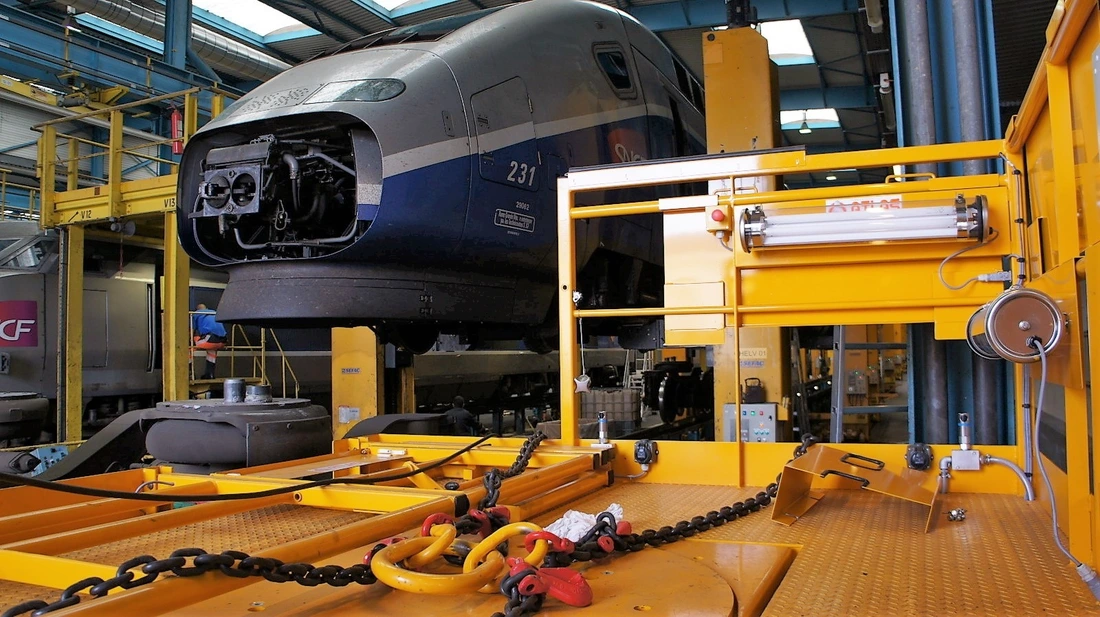

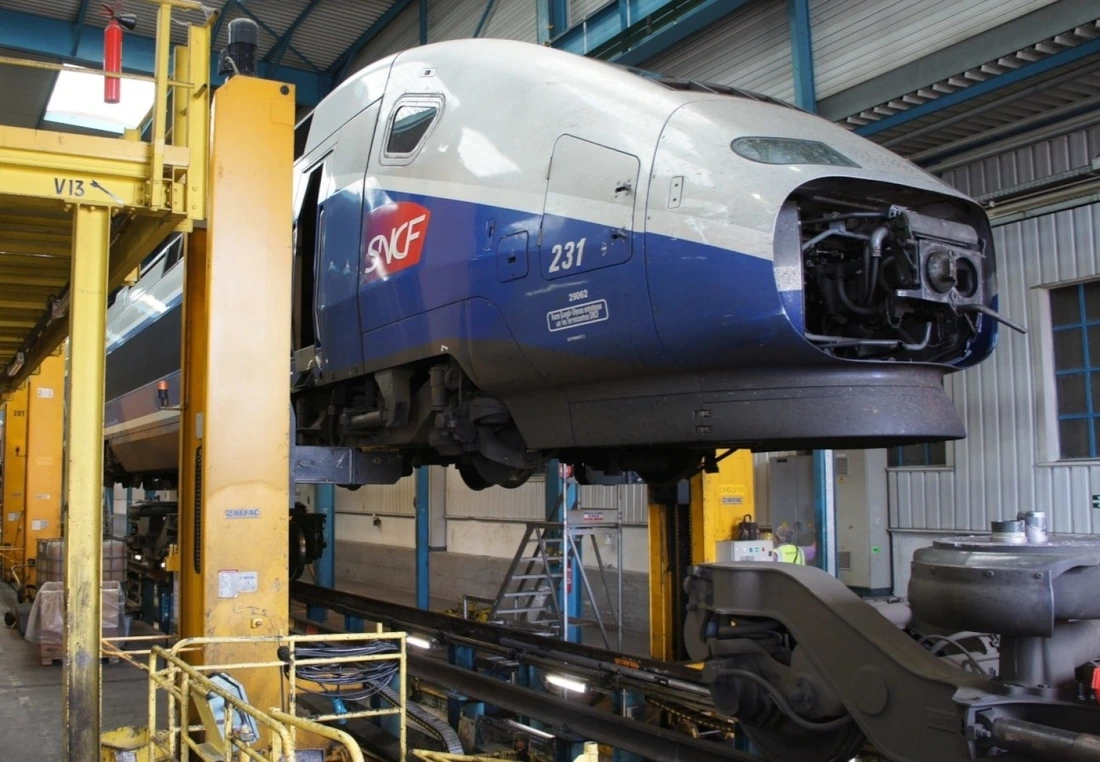

Applications éclairées par le luminaire Niepce FV

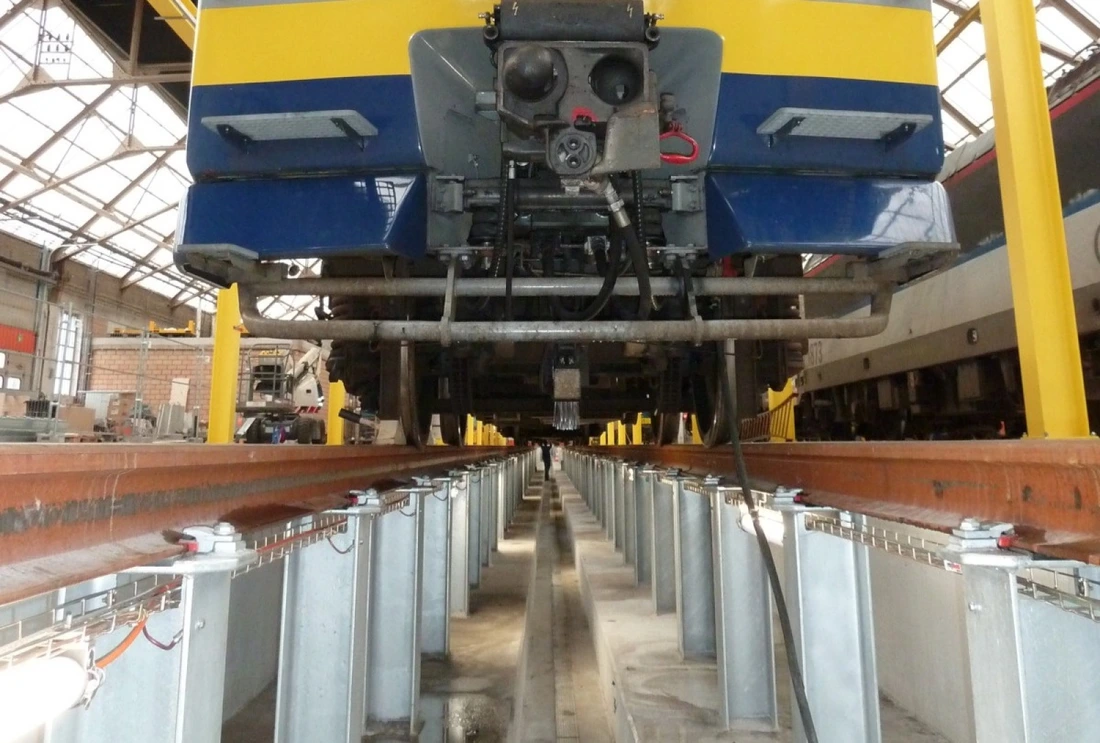

  • Centre bus : éclairage pour fosses de maintenance

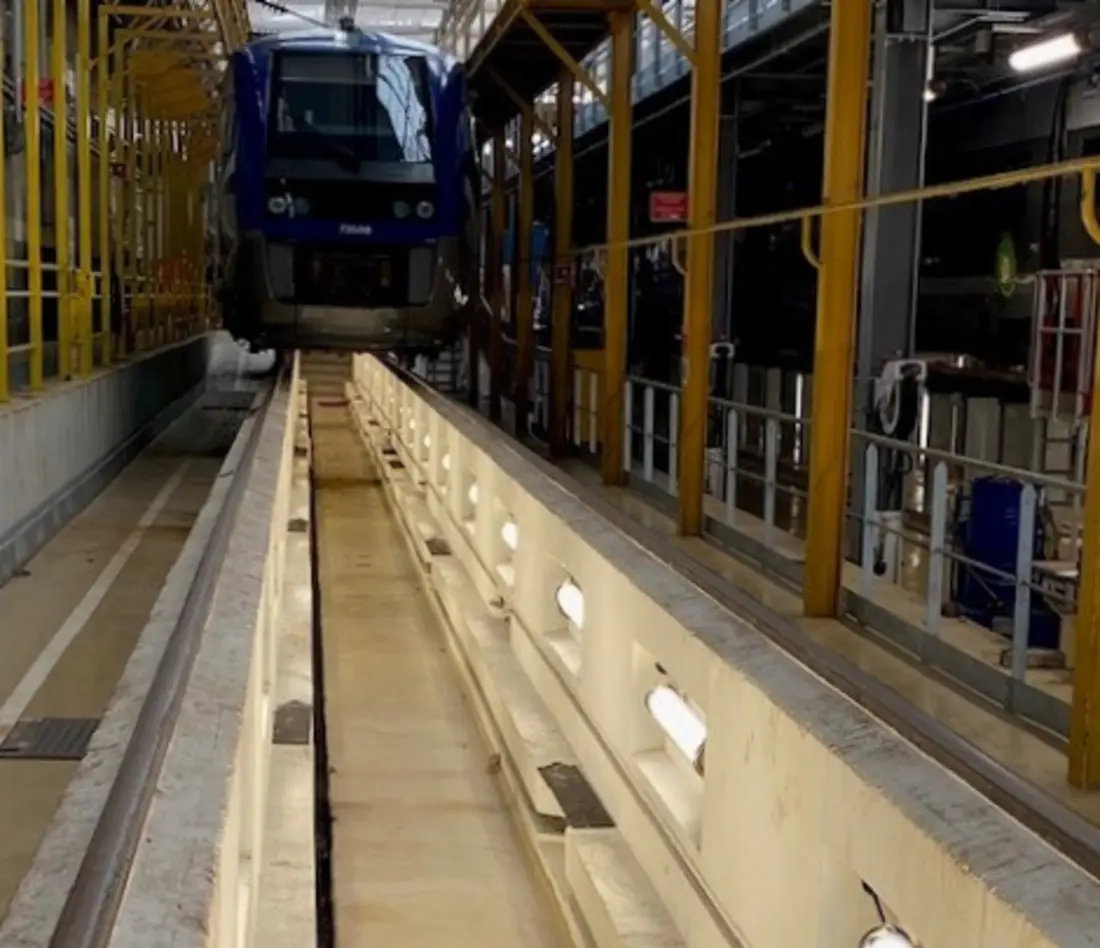

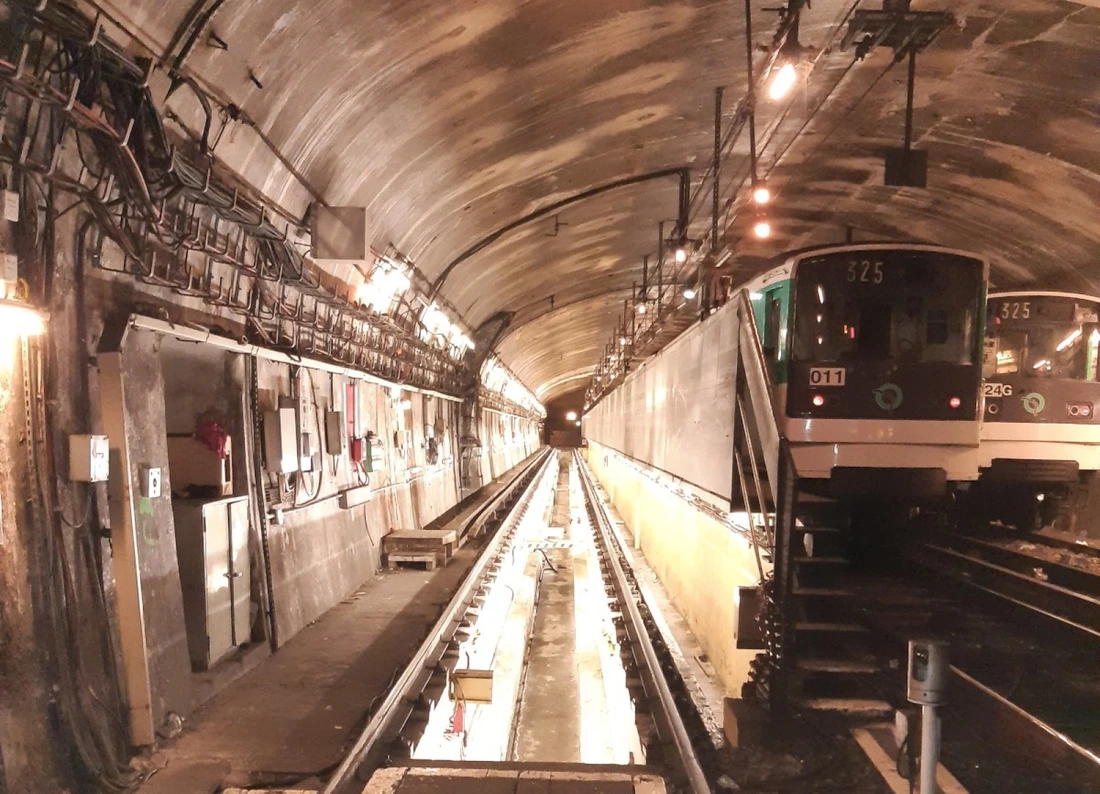

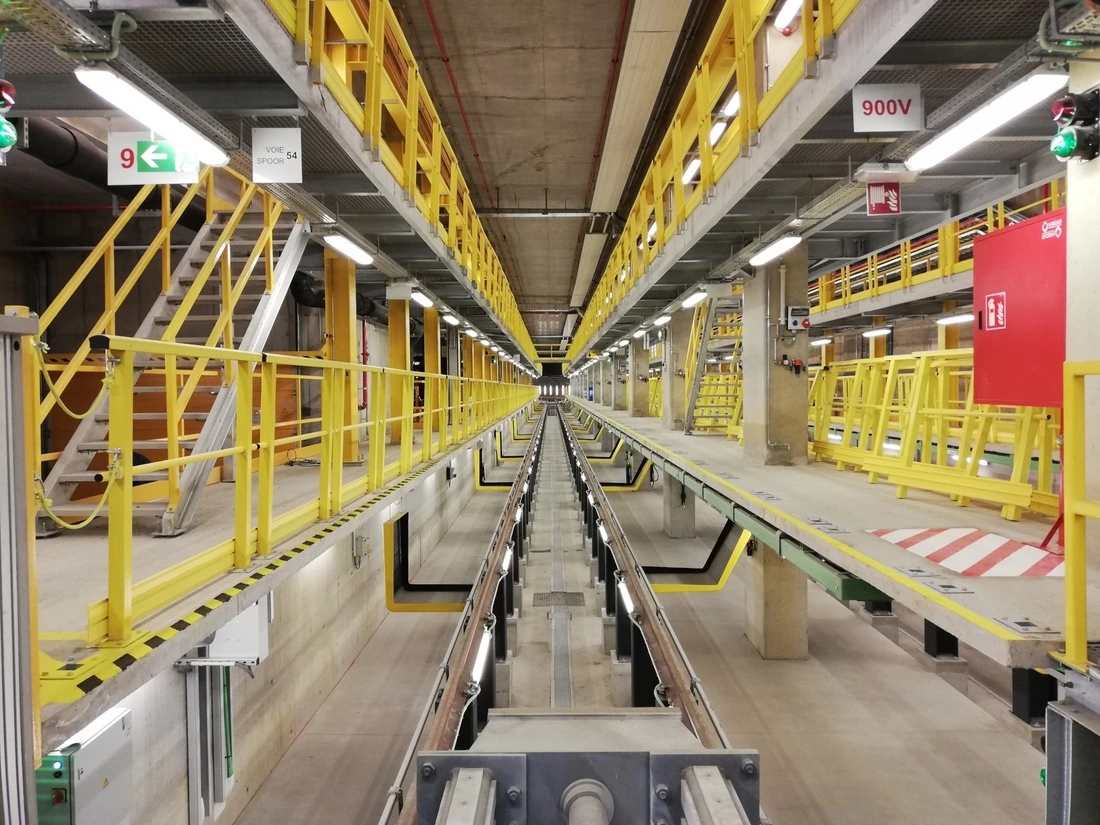

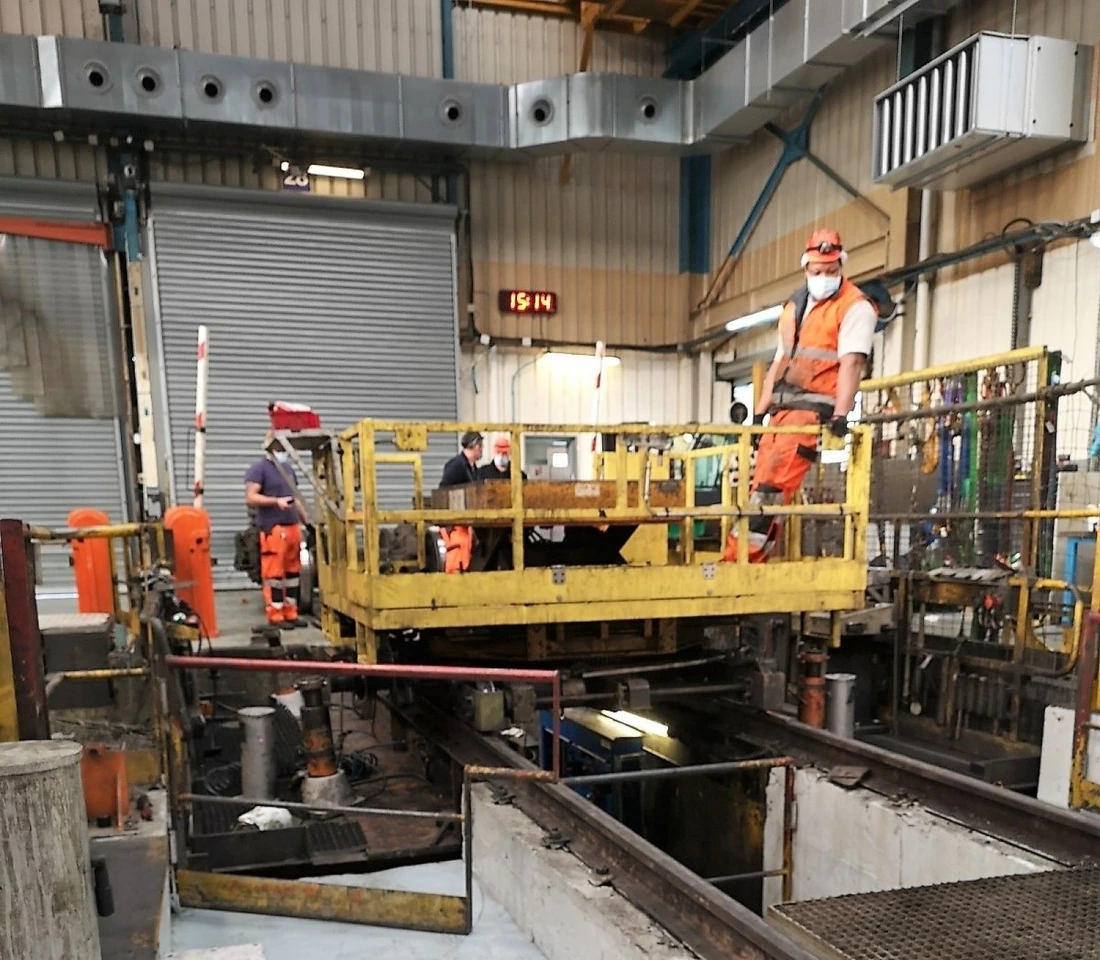

  • Maintenance ferroviaire : Eclairage des fosses de visite & tours en fosse
  • Technicentre : éclairage des fosses extérieures béton
  • Dépôts Tramway : éclairage des fosses de maintenance

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 8 ans dans les pires conditions

Valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit. Une garantie 8 ans unique sur le marché, qui témoigne de notre engagement sans faille aux côtés de nos clients !

Entièrement réparable sur site et évolutif

A l'opposé du tout-jetable, les luminaires Sammode sont conçus comme des systèmes modulaires. L’intégration des dernières technologies devient possible en remplaçant uniquement les pièces nécessaires !

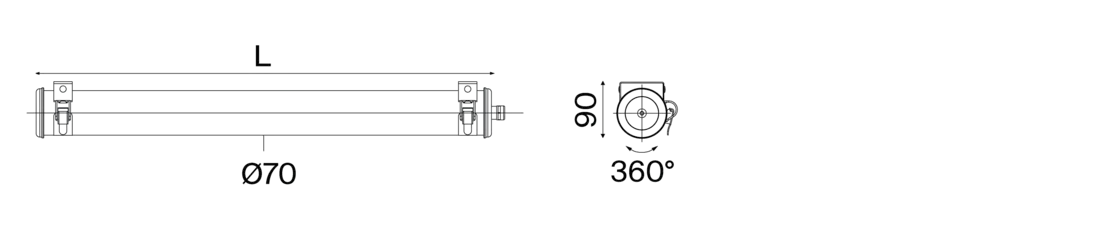

Version standard

IRC80, 4000K, optique spécifique directe/indirecte

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
1700 715 NIE70 FV 12H840 POME 113LN 19950010 14 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 995 NIE70 FV 13H840 POME 113LN 19950020 25 Fiche technique Plan STEP DS .TXT Tout télécharger
4300 1275 NIE70 FV 14H840 POME 113LN 19950030 35 Fiche technique Plan STEP DS .TXT Tout télécharger

Version câblage traversant

IRC80, 4000K, optique spécifique directe/indirecte

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
1700 715 NIE70 FV 12H840 TR POME 113LN 19950013 14 Fiche technique Plan STEP DS .TXT Tout télécharger
3000 995 NIE70 FV 13H840 TR POME 113LN 19950005 25 Fiche technique Plan STEP DS .TXT Tout télécharger
4300 1275 NIE70 FV 14H840 TR POME 113LN 19950003 35 Fiche technique Plan STEP DS .TXT Tout télécharger

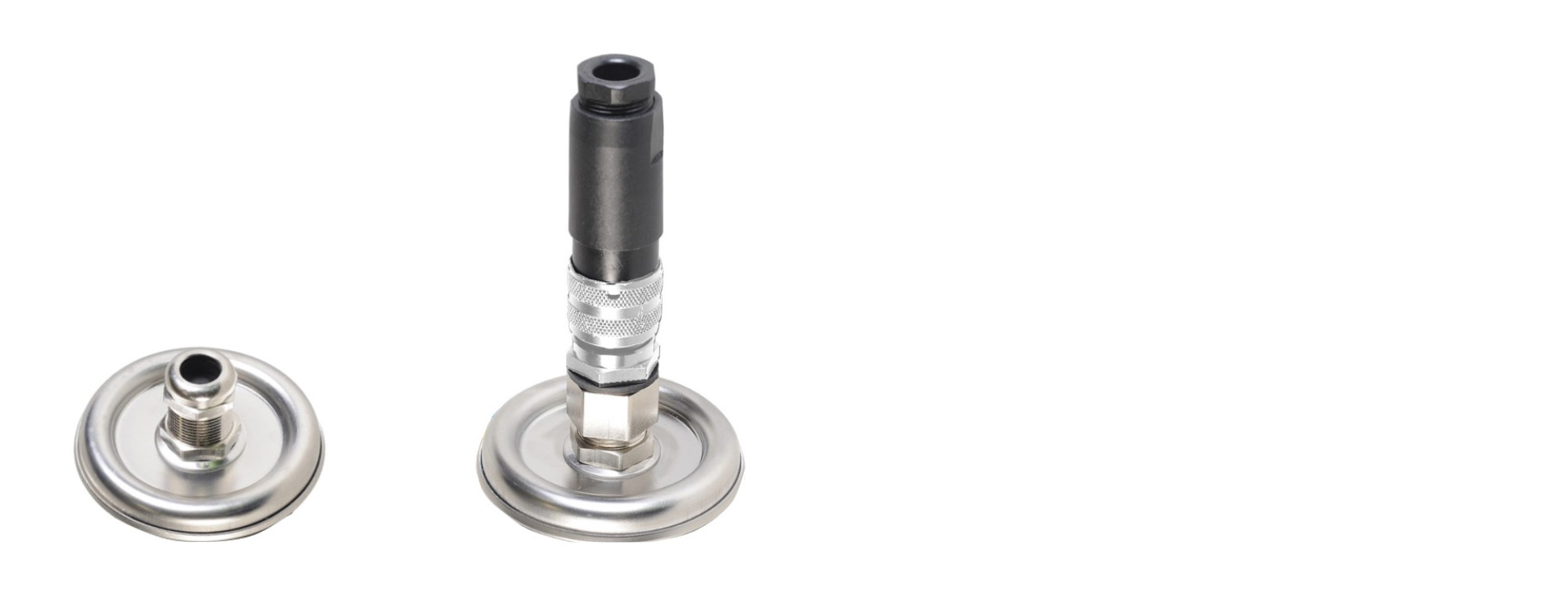

Entrées de câble

Presse-étoupe

Laiton nickelé capacité Ø5-14mm 113LN

Prises débrochables

Prise IP68/IP69K à verrouillage rapide par bague vissée (capacité : Ø8 à 10 mm) PS2/PS3

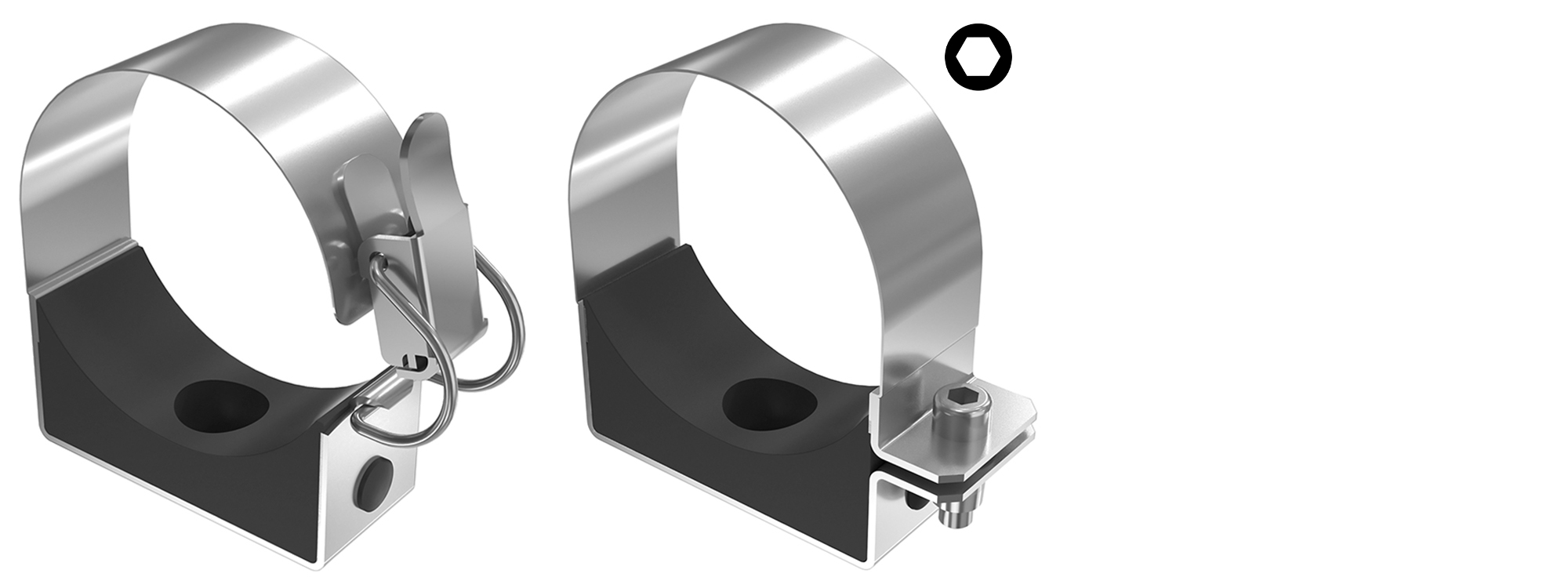

Colliers de fixation

Colliers à grenouillère -
Colliers à vis CHC BAV

Matériaux

Vasque polycarbonate PO
Vasque polycarbonate/PMMA coextrudés à haute résistance chimique POME
Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Température de couleur

3000K 830
4000K 840
5000K 850

Gestion d’éclairage

Gradation selon protocole DALI 2 RD
Fonction préavis d’extinction (pour détecteur/minuterie) RC
Détecteur de présence intégré (longueur augmentée de 85mm) SI

Classe électrique

Classe I -
Classe II CL2
Boitier de dérivation IP68 à 4 sorties (capacité Ø7-14mm) CP00674

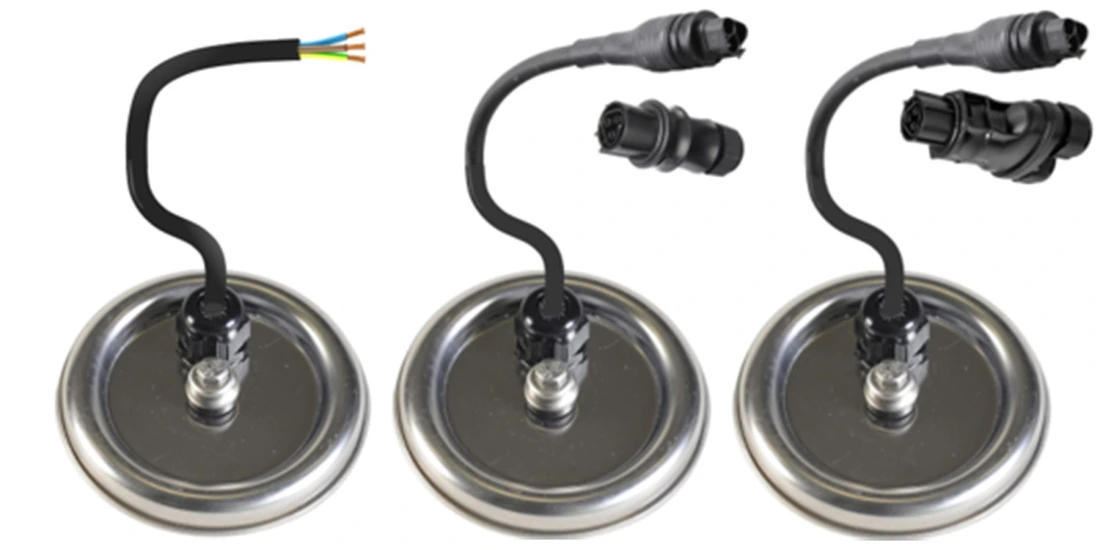

Précâblage 1m cordon HO7-RNF 3G1,5²
Extrémité libre dégainée CAB0080
Prise Wieland® IP68/IP69K (capacité : Ø10-14mm) CAB0095
Prise Wieland® et raccord Y pour repiquage CAB0145

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité (IRC>80, 3 SDCM)
  • 70 000h L80/B50 à température ambiante max.
  • Risque photobiologique : aucun (RG0)

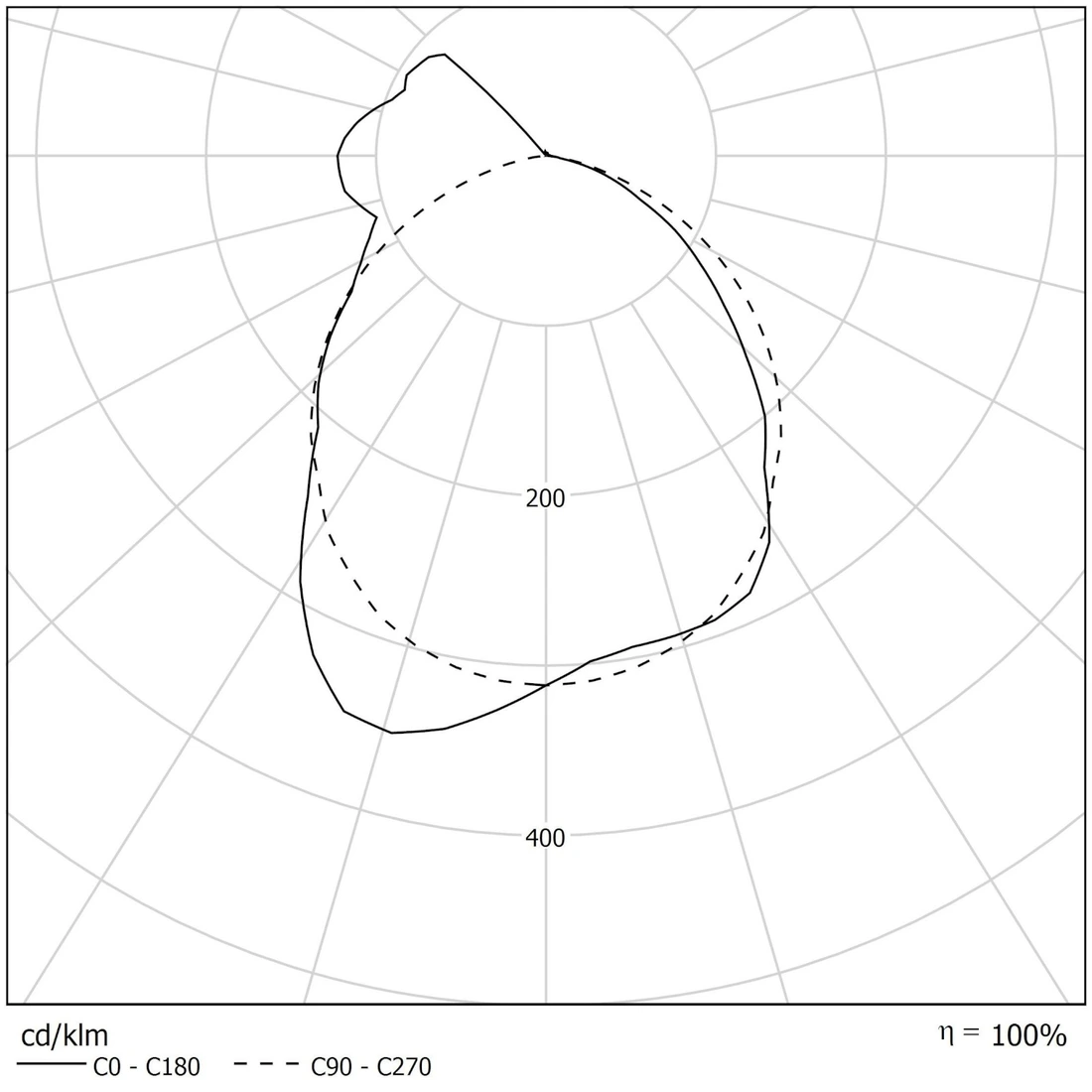

Optique
  • Optique spécifique à haut confort visuel et réflecteur asymétrique pour éclairage du train avec flux complémentaire vers le sol
Gestion thermique
  • Dissipateur thermique en aluminium
Appareillage
  • Driver haute fiabilité à sortie en courant constant
  • Résistance à la surtension : 320 V AC, 48 h
  • Electronique compatible source centrale
Alimentation
  • 220-240V ±10% 0/50/60Hz
Classe électrique
  • Classe I
Température d’utilisation
  • -20°C à +35°C

Raccordement
  • Par presse-étoupe en laiton nickelé pour câble Ø 5 à 12 mm
  • Sur bornier débrochable 3 x 2,5 mm²
  • Platine d'appareillage réversible permettant l'orientation du réflecteur et un branchement par la gauche ou par la droite, avec système de connexion électrique automatique à la fermeture
Fixation
  • 2 colliers en inox à grenouillère équipés d'un coussin d'appui EPDM, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED et driver facilement démontables
  • Maintenance sans intervention sur le câble par extraction de la platine du côté opposé à l’alimentation
  • Fermeture par serrage de l’écrou sous presse-étoupe
  • Système Close'N Connect breveté de connexion/déconnexion automatique à la fermeture

Vasque
  • Spéciale en polycarbonate protégé des UV, des solvants, des hydrocarbures et des agents lessiviels par une coextrusion de PMMA
Flasques et colliers
  • Inox 304L
Joints
  • EPDM peroxydé
Principes de construction
  • Enveloppe monobloc à étanchéité renforcée par expansion radiale du joint

Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)
