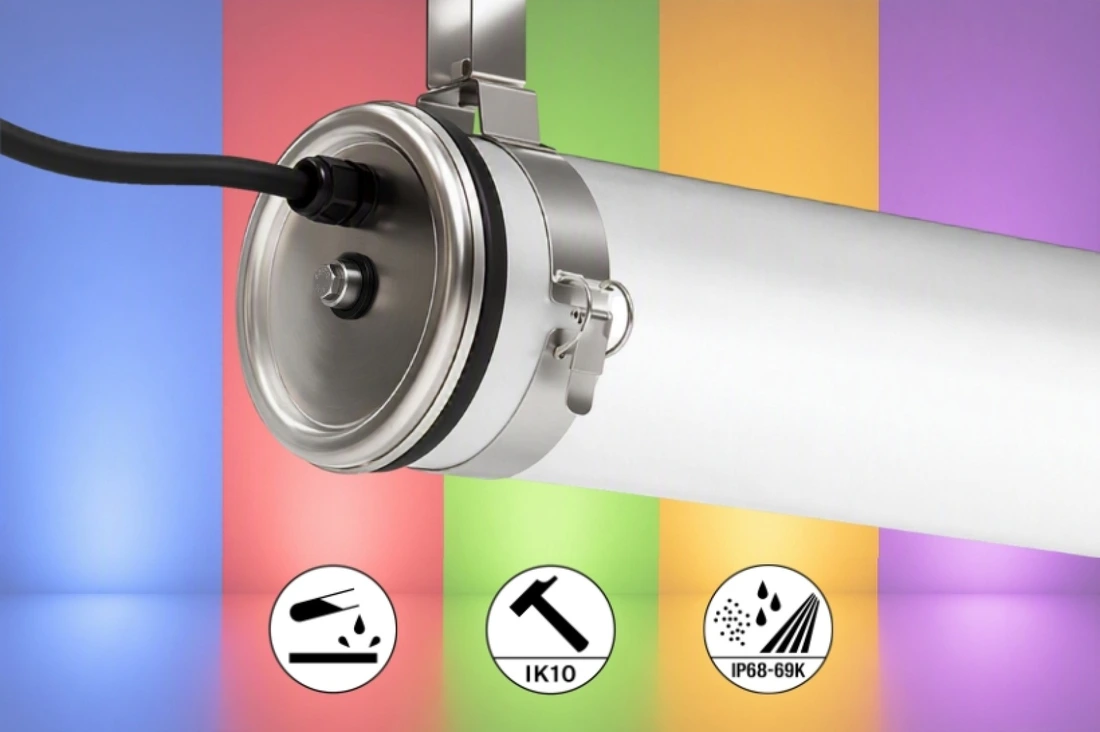

Tubulaire ø100 et 133 à LED monochromatique pour applications industrielles spécifiques

Le tubulaire Sammode, reconnu pour son étanchéité et sa résistance extrêmes, accueille toute une gamme de LEDs à spectres monochromatiques dédiés à des process ultra-spécifiques. Ambre pour l'éclairage de caves, vert pour le stockage des tubercules, violet pour la culture des algues... En élevage intensif, où le bien-être animal est en jeu, la lumière bleue calme les volailles, le rouge préserve le sommeil des bovins. Et pour alterner très simplement entre blanc et couleur, optez pour le Pascal Spectrum version double-allumage .

Le luminaire tubulaire Pascal répond aux contraintes modérées présentes dans les environnements industriels et agroalimentaires

Contraintes chimiques et d'étanchéités

Empoussièrement, humidité

Lavage au jet haute pression

Exigences d'hygiène selon référentiels IFS, BRC et HACCP

Agents corrosifs, vapeurs acides

Huiles & hydrocarbures

UV et intempéries

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à 35°C

Allumages et extinctions répétées

Chocs mécaniques violents

Sans le bon luminaire, le bon spectre n’est rien

Contrairement aux "LEDs blanches" dont le spectre large est idéal pour l’œil humain, les LEDs dites "monochromatiques" disposent d'une grande pureté de couleur, très utile pour protéger, stimuler ou au contraire éviter ce qui n’est pas visible : préserver le goût du vin, favoriser la photosynthèse des plantes, limiter le stress animal... Les usages sont variés, mais une problématique demeure : pour durer, un spectre lumineux précis a besoin d'un luminaire adapté, surtout en milieu humide ou corrosif.

LED monochromatique bleue, source de bien-être chez les volailles

Les volailles perçoivent un spectre lumineux plus large que l’humain, et sont particulièrement sensibles au rouge et au bleu, sources de réponses physiologiques opposées. Une lumière rouge génère un comportement agressif, tandis qu’une lumière bleue favorise un état de calme et une meilleure synchronisation des rythmes biologiques de l’animal. Le spectre monochromatique bleu proposé par Sammode, dont le pic est centré sur 470-480 nm, est idéal pour les volailles de chair, sans danger pour l’œil humain et recommandé par les services vétérinaires pour réduire le stress de l’animal en phase de ramassage et d’abattage. Au besoin, Sammode propose également une alternative en CYAN, avec un pic centré sur 500 nm.

Lumière rouge : des usages divers, en laboratoire comme en pleine nature

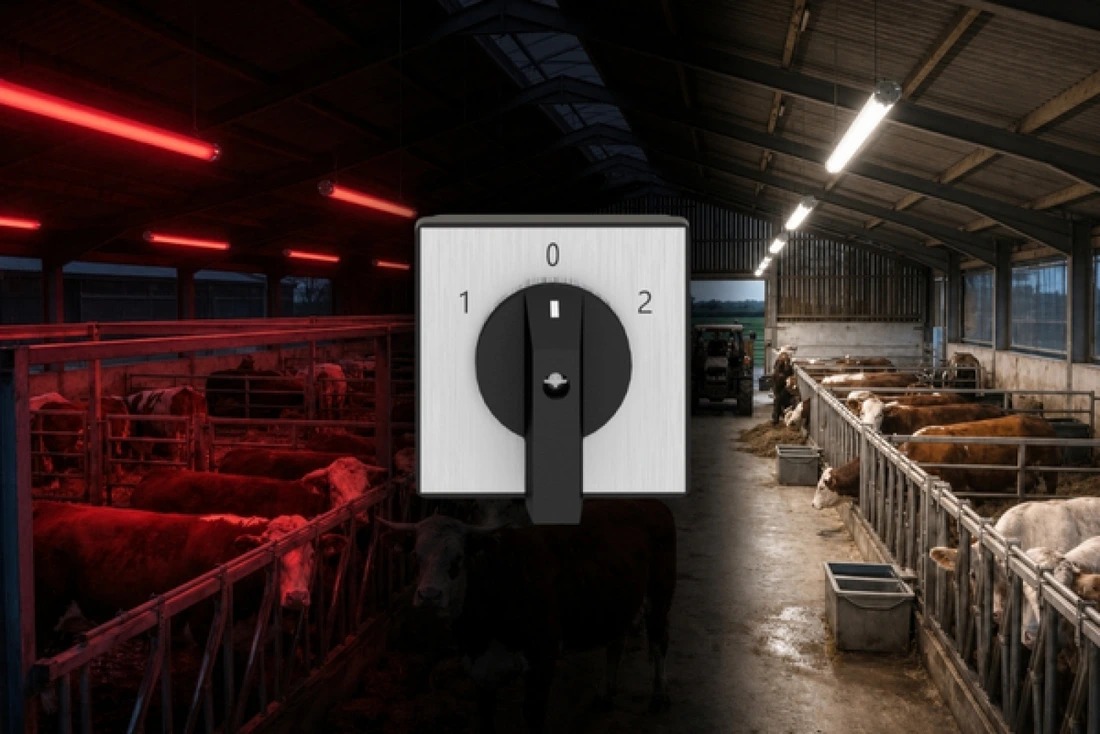

Au contraire des volailles, les vaches perçoivent très peu la lumière rouge. En élevage bovin, elle permet ainsi à l’homme d’effectuer des inspections ou du travail de nuit, sans perturber le cycle physiologique du bétail. Dans les parcs naturels ou autres trames écologiques, une lumière rouge limite les perturbations environnementales, notamment sur les espèces nocturnes. En laboratoire enfin, lorsque son spectre monochromatique est maîtrisé, elle constitue un éclairage inactinique fiable, sans impact sur les substances photosensibles, les cultures cellulaires ou autres composés photoactifs.

Effet anti-germination des pommes de terre grâce à la lumière verte

La lumière verte, par sa faible interaction avec les photorécepteurs des tubercules, limite l’activation des processus physiologiques indésirables : elle réduit la synthèse de chlorophylle et la production de glycoalcaloïdes, responsables du verdissement des pommes de terre, notamment. Ce spectre, dont l’efficacité reste satisfaisante pour l’œil humain, permet d’éclairer les zones de stockage sans dégrader la qualité visuelle et sanitaire des tubercules.

Un spectre Ambre certifié, pour garantir un champagne de qualité

Une lumière Ambre monochromatique, calibrée sur des longueurs d’onde spécifiques recommandées par le Comité Champagne, permet d’éclairer les caves et les chais sans altérer la qualité du vin. En ciblant des zones du spectre qui n’activent pas les composés sensibles comme la riboflavine, naturellement présente dans le champagne, elle limite les réactions photochimiques responsables du "goût de lumière", défaut bien connu en œnologie. Ce choix spectral, dont notre tubulaire durablement étanche assure la stabilité, contribue à préserver les arômes, la finesse et l’équilibre des cuvées, même en conditions d’exposition prolongée.

La lumière violette, savant mélange de rouge et de bleu pour la croissance des algues et des plantes

 Si la lumière permet principalement à l’homme de voir les couleurs, en horticulture comme en aquaculture, elle favorise le processus de photosynthèse et donc la croissance. Or certaines longueurs d’onde, notamment le rouge et le bleu qui composent notre lumière violette, ciblent efficacement les bandes d’absorption de la chlorophylle. On mesure l’efficacité d’un tel « flux de photons photosynthétiques », aussi appelé PPF, en μmol/s. Ce spectre composite est particulièrement adapté à la culture des microalgues et des cyanobactéries, dont la spiruline, en stimulant leur développement et leur productivité.

Applications éclairées par le luminaire Pascal Spectrum

  • Laboratoires pharmaceutiques : substances photosensibles
  • Laboratoires médicaux : cultures cellulaires
  • Fabrication de cartes électroniques : salles blanches
  • Industries chimique et cosmétique : résines photopolymères et synthèse de molécules

  • Eclairage des espaces de stockage : pommes de terre et autres tubercules
  • Œnologie : éclairage des caves à champagne, stockage du vin

  • Éclairage avicole : zone d'élevage et de ramassage
  • Abattoirs à volailles : zones d'étourdissement
  • Élevage bovin : éclairage de nuit des étables

  • Réservoirs de biodiversité : Parcs naturels, corridors écologiques
  • Zones tropicales : espèces protégées en bord de mer
  • Grottes : zones d'accueil et de parcours des visiteurs
  • Animaleries, Zoo : espèces nocturnes

Le produit en situation

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 5 ans dans les pires conditions

Valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit, elle témoigne de notre engagement sans faille aux côtés de nos clients !

Entièrement réparable sur site et évolutif

A l'opposé du tout-jetable, les luminaires Sammode sont conçus comme des systèmes modulaires. L’intégration des dernières technologies devient possible en remplaçant uniquement les pièces nécessaires !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version à spectre BLEU

Idéal élevage de volaille, zones d'abattage, effet apaisant

Mode d'allumageØ (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Blue) 100 1100 1318 PAS100 1300 LC-BLU POME 113 BRS 41606232 32 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Blue) 100 1375 1618 PAS100 1600 LC-BLU POME 113 BRS 41606264 40 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Blue) 133 2200 1295 PAS133 1300 LC-BLU POME 113 BRS 22605922 62 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Blue) 133 2750 1595 PAS133 1600 LC-BLU POME 113 BRS 22605923 76 Fiche technique Plan STEP DS .TXT Tout télécharger
Dual (White/Blue) 133 7400/1200 1295 PAS133 1300 L2C-840/BLU POME 113 BRS 22605924 61/38 Fiche technique Plan STEP DS .TXT Tout télécharger
Dual (White/Blue) 133 9250/1500 1595 PAS133 1600 L2C-840/BLU POME 113 BRS 22605907 75/47 Fiche technique Plan STEP DS .TXT Tout télécharger

Version à spectre ROUGE

idéal élevage bovin, réservoirs de biodiversité, laboratoires

Mode d'allumageØ (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Red) 100 1200 1318 PAS100 1300 LC-RED POME 113 BRS 41606210 23 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Red) 100 1500 1618 PAS100 1600 LC-RED POME 113 BRS 41606258 28 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Red) 133 2200 1295 PAS133 1300 LC-RED POME 113 BRS 22605859 44 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Red) 133 2750 1595 PAS133 1600 LC-RED POME 113 BRS 22605914 55 Fiche technique Plan STEP DS .TXT Tout télécharger
Dual (White/Red) 133 7400/1300 1295 PAS133 1300 L2C-840/RED POME 113 BRS 22605853 61/27 Fiche technique Plan STEP DS .TXT Tout télécharger
Dual (White/Red) 133 9250/1625 1595 PAS133 1600 L2C-840/RED POME 113 BRS 22605915 75/33 Fiche technique Plan STEP DS .TXT Tout télécharger

Version à spectre VERT

idéal stockage de tubercules, effet anti-germination

Mode d'allumageØ (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Green) 100 3300 1318 PAS100 1300 LC-GN POME 113 BRS 41606224 30 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Green) 100 4125 1618 PAS100 1600 LC-GN POME 113 BRS 41606211 38 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Green) 133 6200 1295 PAS133 1300 LC-GN POME 113 BRS 22605918 64 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Green) 133 7750 1595 PAS133 1600 LC-GN POME 113 BRS 22605860 79 Fiche technique Plan STEP DS .TXT Tout télécharger
Dual (White/Green) 133 7400/3400 1295 PAS133 1300 L2C-840/GN POME 113 BRS 22605877 61/39 Fiche technique Plan STEP DS .TXT Tout télécharger
Dual (White/Green) 133 9250/4250 1595 PAS133 1600 L2C-840/GN POME 113 BRS 22605919 75/49 Fiche technique Plan STEP DS .TXT Tout télécharger

Version à spectre AMBRE champagne et vins

conforme au protocole CIVC

Mode d'allumageØ (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber-C) 100 1300 1318 PAS100 1300 LC-AMC POME 113 BRS 41606298 24 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber-C) 100 1625 1618 PAS100 1600 LC-AMC POME 113 BRS 41606294 29 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber-C) 133 2400 1295 PAS133 1300 LC-AMC POME 113 BRS 22605920 47 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber-C) 133 3000 1595 PAS133 1600 LC-AMC POME 113 BRS 22605921 57 Fiche technique Plan STEP DS .TXT Tout télécharger

Version à spectre AMBRE haute visibilité

pour activité humaine, inactinique

Mode d'allumageØ (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber) 100 3300 1318 PAS100 1300 LC-AMB POME 113 BRS 41606231 32 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber) 100 4125 1618 PAS100 1600 LC-AMB POME 113 BRS 41606326 40 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber) 133 6400 1295 PAS133 1300 LC-AMB POME 113 BRS 22605971 62 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Amber) 133 8000 1595 PAS133 1600 LC-AMB POME 113 BRS 22605972 76 Fiche technique Plan STEP DS .TXT Tout télécharger

Version à spectre VIOLET

composante bleu + rouge, idéal culture d’algues, horticulture

Mode d'allumageØ (mm)Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Purple) 100 1300 1318 PAS100 1300 LC-PRP POME 113 BRS 41606296 30 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Purple) 100 1625 1618 PAS100 1600 LC-PRP POME 113 BRS 41606297 37 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Purple) 133 2400 1295 PAS133 1300 LC-PRP POME 113 BRS 22605916 58 Fiche technique Plan STEP DS .TXT Tout télécharger
Single (Purple) 133 3000 1595 PAS133 1600 LC-PRP POME 113 BRS 22605917 71 Fiche technique Plan STEP DS .TXT Tout télécharger

Entrées de câble

1 presse-étoupe

Polyamide capacité Ø7-12mm 113
Polyamide capacité Ø8-14mm 116
Laiton nickelé capacité Ø6-14mm 113LN

2 presse-étoupes dont 1 obturé

Polyamide capacité Ø7-12mm 213
Polyamide capacité Ø8-14mm 216
Laiton nickelé capacité Ø6-14mm 213LN

Prises débrochables

Prise IP68/IP69K à verrouillage rapide par bague vissée (capacité:Ø8 à 10 mm) PS3

Colliers de fixation

Colliers renforcés à grenouillère BRS
Colliers renforcés à vis CHC BRV

Matériaux

Vasque polycarbonate PO
Vasque polycarbonate/PMMA coextrudés à haute résistance chimique POME
Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Couleur du spectre (LED de couleur)

Bleu 466-494 nm LC-BLU
Cyan 488-524 nm LC-CY
Vert 513-542 nm LC-GN
Ambre 560-621 nm LC-AMB
Ambre pour cave 583-598 nm LC-AMC
Violet LC-PRP
Rouge 617-636 nm LC-RED

Gestion d’éclairage

Non gradable -
Gradation selon protocole DALI 2 RD
Gradation pour versions double-allumage : nous consulter
Boitier de dérivation IP68 à 4 sorties (capacité Ø7-14mm) CP00674
Kits pour conformité APSAD
2 réhausses 20 cm inox 304L PU44277
2 réhausses 5 cm inox 304L PU44278

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité
  • 50 000h L80/B10 à température ambiante max.
  • LED colorées : une légère variation de teinte peut apparaitre le long du luminaire ; celle-ci est sans effet sur la performance d’éclairage
Optique
  • Vasque satinée spéciale LED
Confort lumineux
  • UGR ≤ 25
  • Comme tout éclairage monochromatique, celui-ci peut altérer la perception de l’environnement
Appareillage
  • Driver à sortie en courant constant
  • Electronique compatible source centrale
  • Versions à double-allumage non gradable : 2 drivers pour allumage non simultané des 2 sources LED, sur installation équipée d’un commutateur / sélecteur de phase (non fourni, voir notice)
Alimentation
  • 220-240V 0/50/60Hz
Classe électrique
  • Classe I
Température d’utilisation
  • -20°C à +35°C

Raccordement
  • Presse-étoupe polyamide pour câble Ø 7 à 12mm, sur bornier débrochable 3 x 2,5 mm² (sauf versions double allumage : 5 x 2,5mm²)
Fixation
  • 2 colliers renforcés en inox, à grenouillère, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Modules LED et driver facilement démontables
  • Ouverture par démontage du flasque mobile, système de tiroir breveté avec platine d'appareillage guidée et verrouillable (Slide©)

Vasque
  • Spéciale en polycarbonate protégé des UV, des solvants, des hydrocarbures et des agents lessiviels par une coextrusion de PMMA
Flasques et colliers
  • Inox 304L
Joints
  • EPDM peroxydé
Principes de construction
  • Enveloppe monobloc à étanchéité renforcée

Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C

  • Pièces mécaniques réalisées dans notre usine des Vosges (France)
  • Disponibilité des pièces détachées et sous-ensembles pendant 30 ans minimum.

Diamètre 100
Diamètre 133
