L’éclairage peut contribuer pour une grande part aux économies d’énergie. Éclairer juste passe d’abord par la définition des luminaires les plus appropriés et les plus efficaces pour votre installation. Cela passe ensuite par la juste conception de votre projet : dimensionnement de l’installation, optimisation de l’implantation, prise en compte des systèmes de gestion d’éclairage adaptés.
Gradation par bouton poussoir #
Ce système de gestion d’éclairage permet de gérer la gradation de plusieurs luminaires à l’aide de boutons poussoirs secteurs ordinaires. Ainsi, une brève pression déclenche, selon l’état du moment, l’allumage ou l’extinction des luminaires connectés ; une pression prolongée a pour effet de réguler l’intensité lumineuse vers le haut ou vers le bas.

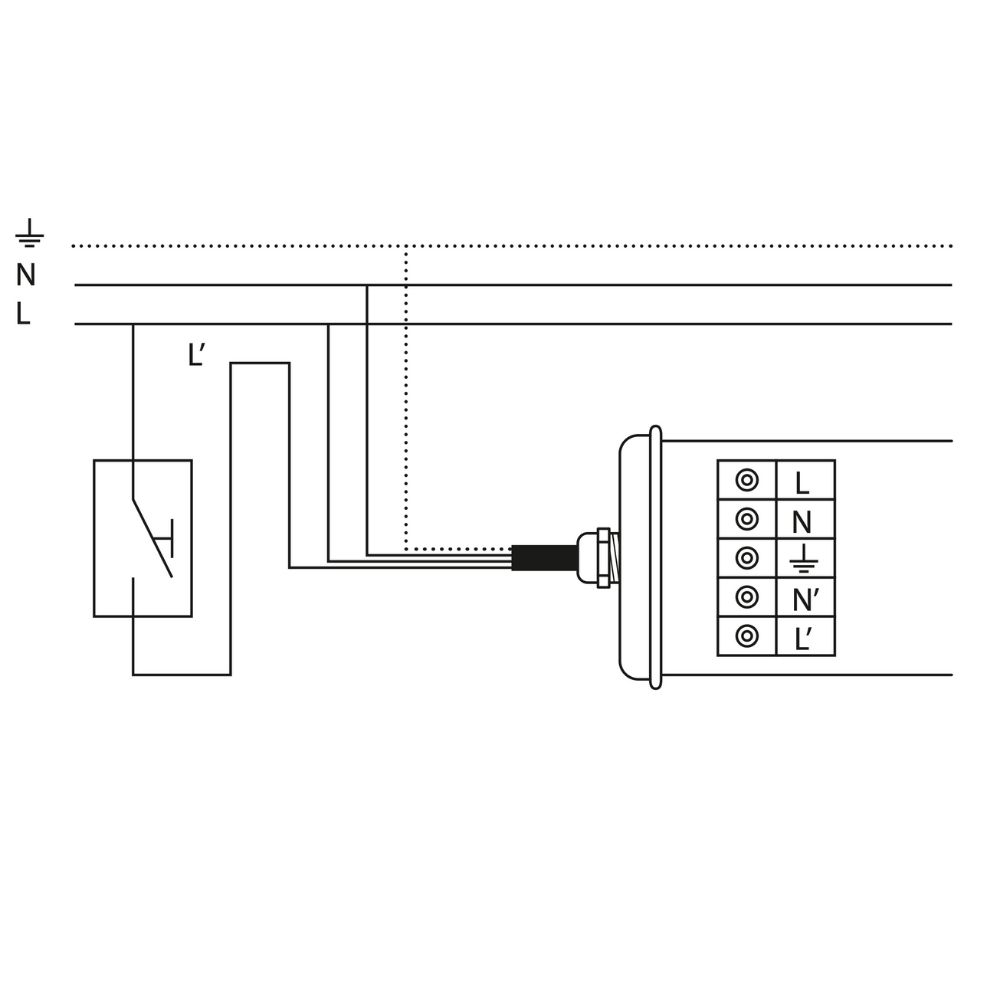

Simple et économique, ce système ne nécessite aucune interface particulière à la mise en œuvre. Il utilise la tension secteur comme signal de commande. Lorsque le bouton poussoir est actionné, des impulsions électriques sont envoyées vers le luminaire que décode le système électronique intégré à l’alimentation. Seul un câblage spécifique par 4 conducteurs (3 pour l’alimentation, 1 pour le bouton poussoir) est nécessaire.
Mise en œuvre #
Simple et économique, ce système ne nécessite aucune interface particulière à la mise en œuvre. Il utilise la tension secteur comme signal de commande. Lorsque le bouton poussoir est actionné, des impulsions électriques sont envoyées vers le luminaire que décode le système électronique intégré à l’alimentation. Seul un câblage spécifique par 4 conducteurs (3 pour l’alimentation, 1 pour le bouton poussoir) est nécessaire.
Limites #
L’usage de ce type de gradation est limité à des espaces de dimensions réduites (salle de réunion, bureaux…). La capacité maximale recommandée correspond à un ensemble de 20 luminaires commandés simultanément par un ou plusieurs boutons poussoirs. Cette gestion de l’éclairage étant de type propriétaire, c’est-à-dire propre à chaque fabricant, il n’y a aucune garantie possible de bon fonctionnement sur la même ligne avec des appareils de confrères.
Fonction préavis d’extinction #
Ce système embarqué permet d’allier des exigences d’économie d’énergie, de sécurité et de confort avec une mise en œuvre simple. Il est idéal pour les passages et les parkings souterrains ou bien les parties communes des logements (cages d’escalier, couloirs, halls d’entrée…). De plus, son fonctionnement permet de réduire le nombre de cycles d’allumage / extinction garantissant ainsi une durée de vie des sources fluorescentes optimale.
Mise en œuvre #

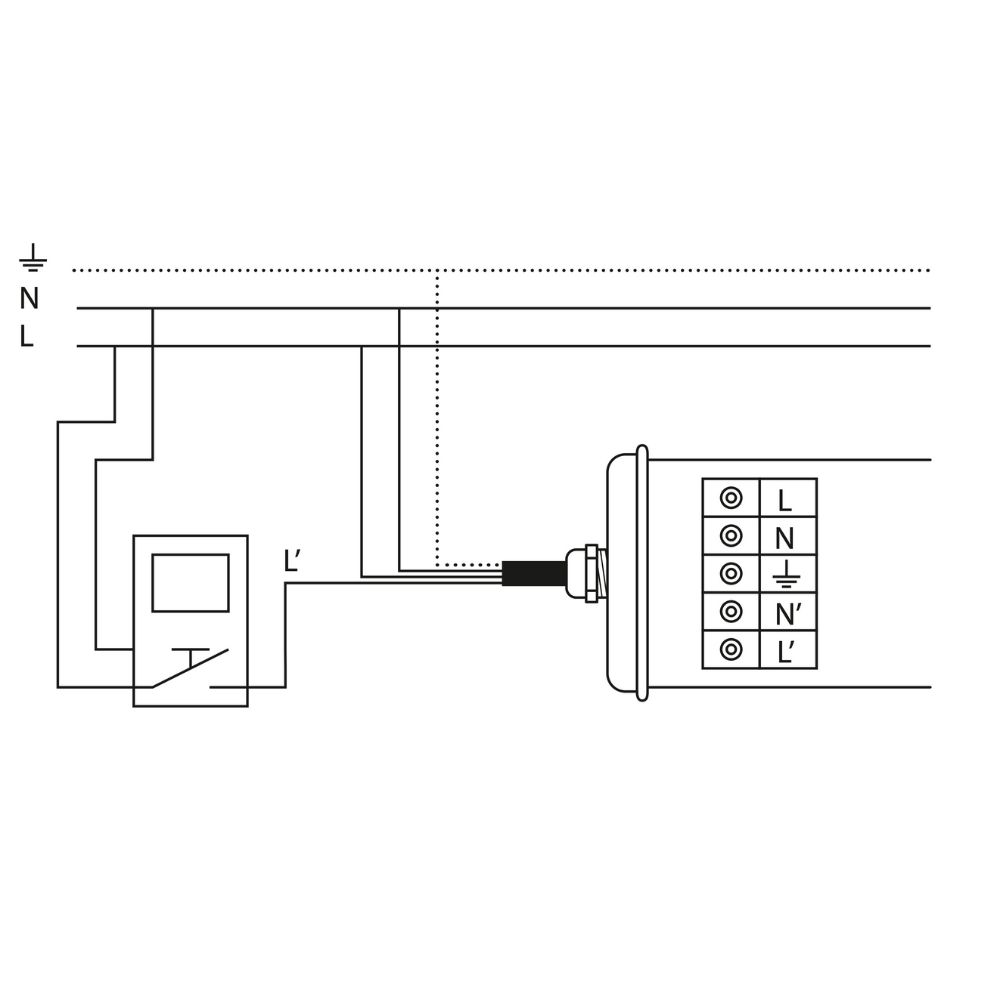

Compatible avec l’ensemble des minuteries et cellules de détection à contact sec, ce système est très simple à installer. La tension secteur est utilisée comme signal de commande, ce qui le rend insensible aux perturbations. Seul un câblage spécifique par 4 conducteurs (3 pour l’alimentation, 1 pour le contact sec) est nécessaire.
Scénario de fonctionnement #

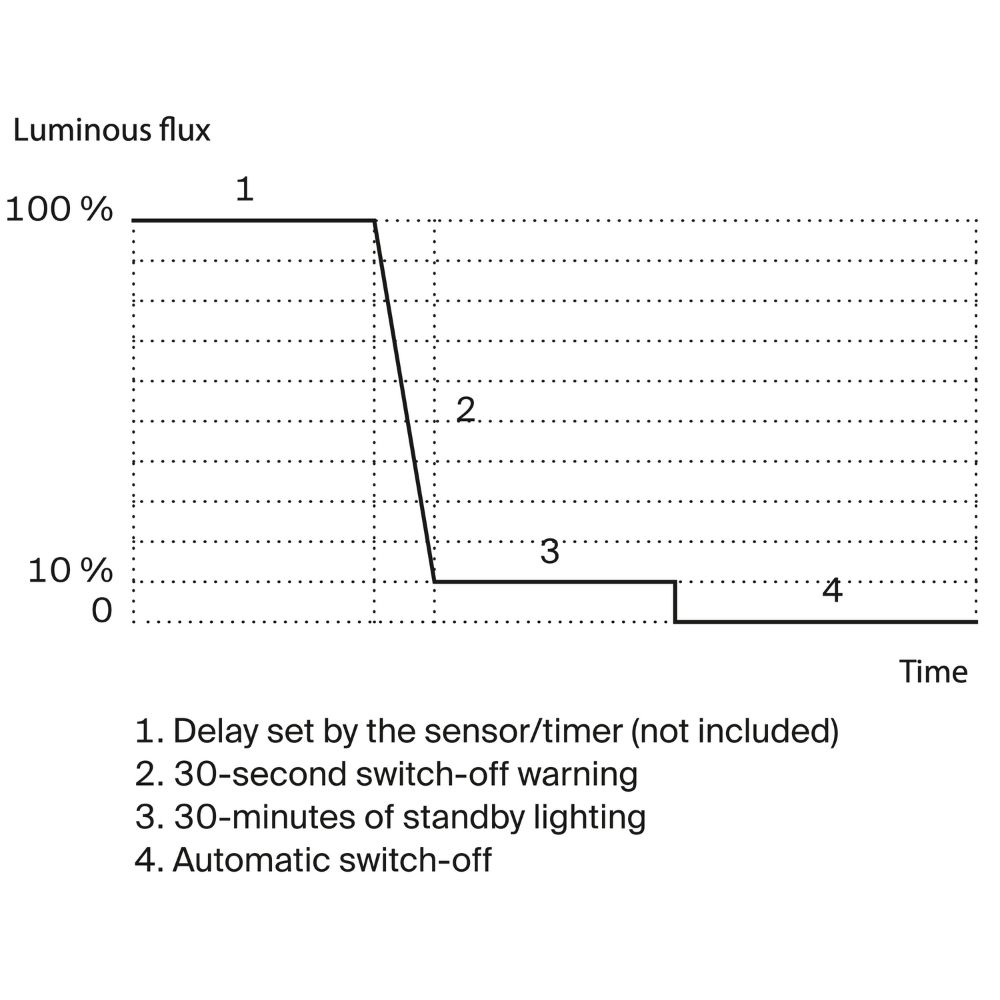

La temporisation est réglée sur la commande déportée (minuterie ou cellule de détection temporisée à « contact sec »). À l’issue de cette temporisation, le système déclenche automatiquement un préavis d’extinction qui prévient l’utilisateur avant le passage en veille. Le flux des lampes passe de 100 % à 10 % en 30 secondes puis ce mode économique est maintenu dans l’attente d’une nouvelle consigne d’allumage. Si aucune présence n’est détectée au bout de 30 minutes, les luminaires s’éteignent automatiquement.
Gradation 1 10 V #
Système historique de gestion d’éclairage et très simple de mise en œuvre, il a longtemps été le seul système disponible, ce qui explique sa popularité. Basé sur une technologie analogique, il est presque uniquement réservé aux luminaires à lampes fluorescentes.

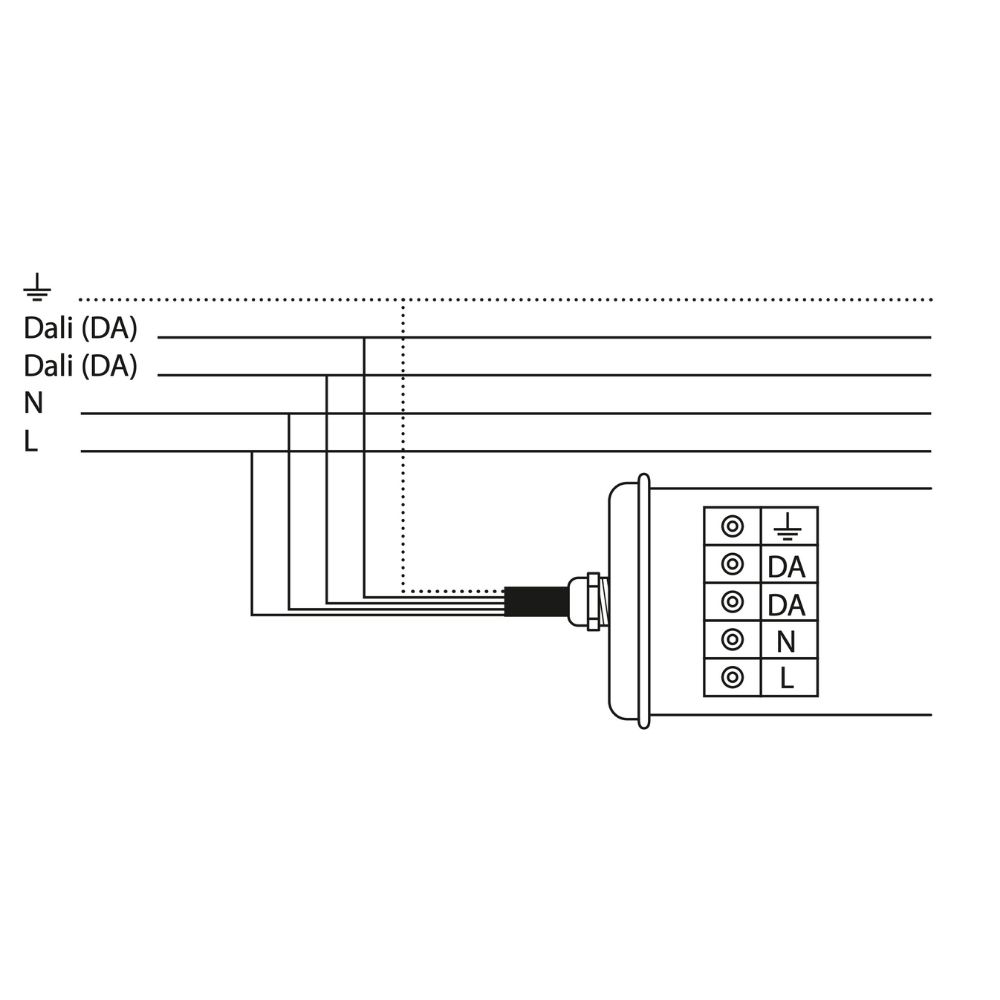

Mise en œuvre #
Le contrôle par bus est réalisé par un signal analogique de tension continue variable entre 10V (éclairage maximal) et 1V (éclairage minimal). Il nécessite soit un interrupteur rotatif spécifique, un contrôleur automatique relié à des détecteurs de présence ou de luminosité, soit un contrôleur complexe relié à une GTB.
Système historique de gestion d’éclairage et très simple de mise en œuvre, il a longtemps été le seul système disponible, ce qui explique sa popularité. Basé sur une technologie analogique, il est presque uniquement réservé aux luminaires à lampes fluorescentes.
Limites #
Ce système est sensible à la chute de tension sur des longueurs de câble importantes ainsi qu’aux perturbations du réseau électrique. Le signal de commande étant polarisé, le câblage nécessite des précautions particulières.
