Notbeleuchtung für zentrale oder autonome Quelle, Dauerbetrieb/kein Dauerbetrieb, für industrielle Bedingungen

Der Notstromblock Maxwell ist für den Einsatz in anspruchsvollen Industrieumgebungen konzipiert und kann mit einer zentralen Stromquelle (NF AEAS / LSC) oder mit einer 1- beziehungsweise 3-stündigen autonomen Stromversorgung (Norm IEC62034) betrieben werden. Er ist in den Beleuchtungsversionen Evakuierung und Ambiente erhältlich. Er ist dauerhaft wasserdicht, besteht aus robusten Materialien und ist mit dem intelligenten Steuerungssystem DALI kompatibel.

Die Leuchte Maxwell entspricht den Anforderungen von Industrieumgebungen.

Chemische Belastung und Dichtheit

Korrosive Substanzen, Säuredämpfe

Salzhaltige Atmosphären, Sturzwellen

Staubbelastung, Feuchtigkeit

Hochdruckreinigung

Hygienevorschriften nach IFS, BRC und HACCP

Thermische, mechanische und elektrische Belastungen

Dauerbetrieb bis 40 °C

Wiederholtes Ein- und Ausschalten

Heftige mechanische Stöße

Absolut und dauerhaft dicht

Feinstaub, Hochdruckstrahl, korrosive Substanzen ... Dank der dreifach abgedichteten Dichtungen und des gleichmäßigen Anziehens durch die Mittelschraube bleibt das Gehäuse auch bei starken Temperaturschwankungen absolut hermetisch. IP68, IP69K, überall und für lange Zeit!

Unübertroffene mechanische Festigkeit für ein Notlicht

Außergewöhnliche mechanische Festigkeit durch ein einteiliges Gehäuse, das stoßfest (IK10) und unempfindlich gegenüber Vibrationen ist. Mit seinen Endkappen und Bandschellen aus Edelstahl und seinem homogenen Polycarbonatgehäuse ohne Trennfugen ist dieses Notlicht ideal für den Einsatz in der Lebensmittelindustrie, da es Splittergefahr oder den Verlust von Teilen ausschließt.

Automatische Tests gemäß IEC 62034, und adressierbare Dali-Versionen.

Die autonomen Versionen der MAXWELL entsprechen der Norm NF EN 60598-2-22 und führen regelmäßig automatische Funktions- und Autonomietests mit einer zweifarbigen LED-Anzeige auf der Versorgungsendkappe durch. Es gibt auch adressierbare Versionen nach dem DALI-Protokoll für eine dezentralisierte Steuerung Ihrer Installation.

EVAC-Modelle geliefert mit 3 genormten Klebeetiketten

Damit Sie nicht zwischen mehreren Modellen je nach gewünschter Fluchtrichtung wählen müssen, wird unsere EVAC-Version mit einem Satz von drei genormten Klebeetiketten geliefert. Sie können direkt vor Ort je nach Art der Räumlichkeiten angebracht werden. Wir lassen Ihnen die Freiheit!

Extrem vielseitig: Dauerbetrieb oder kein Dauerbetrieb, Sie entscheiden bei der Installation.

Und für noch mehr Vielseitigkeit bieten unsere autonomen EVAC- oder AMB-Blöcke die Möglichkeit, nach Belieben und je nach Bedarf zwischen dem Modus Dauerbetrieb oder kein Dauerbetrieb zu wechseln. Ein einfacher, bei der Installation vorzusehender Nebenschluss auf der innenliegenden Klemmleiste und schon ist die Sache ist erledigt. Sammode denkt an alles, und vor allem an Sie!

Anwendungen, beleuchtet von der Leuchte Maxwell

  • Beleuchtung von Bergwerken
  • Beleuchtung in der Papierindustrie
  • Beleuchtung von Glasfabriken
  • Beleuchtung in Stahlwerken

  • Beleuchtung von Kraftwerken
  • Beleuchtung von Wärmekraftwerken
  • Beleuchtung von Wasseraufbereitungsanlagen

  • Beleuchtung in der Mälzerei
  • Beleuchtung von Zuckerfabriken
  • Meeresfrüchte

  • Beleuchtung von Werkstätten für die Bahninstandhaltung
  • Beleuchtung von S-Bahnhöfen und U-Bahnstationen
  • Straßentunnel: Beleuchtung von Notausgängen
  • Beleuchtung von unterirdischen Gängen

Unsere Leistungen

In Frankreich entwickelt und hergestellt

Das Produkt wird in Frankreich entwickelt und in einem kurzen Kreislauf gefertigt, wobei hauptsächlich nachhaltige Komponenten und Materialien aus Europa verwendet werden. Jede Leuchte wird von uns gefertigt, zusammengebaut und kontrolliert, so dass die Rückverfolgbarkeit lückenlos gesichert ist.

5 Jahre Garantie unter härtesten Bedingungen

Sie ist selbst im 24/7-Dauerbetrieb und bei maximaler Betriebstemperatur des Produkts gültig und zeugt von unserem unermüdlichen Engagement an der Seite unserer Kunden!

Demontierbar und reparierbar, direkt vor Ort

Selbst nach 15 oder 20 Jahren Nutzung kann jedes Teil, das von uns geliefert wird, problemlos ausgetauscht werden, ohne dass eine Rücksendung ans Werk erforderlich ist. Eine Lichtlösung fürs Leben!

Ausführung für die zentrale Versorgung mit 230V AC/DC

Entspricht der Norm NF EN 60598-2-22, Notlichtblock LSC NF AEAS-zertifiert

Nennlichtstrom (lm)TypL (mm)T (K)BezeichnungArtikel-Nr.Watt/VA Datenblatt Plan STEP DS .TXT Alles herunterladen
75 EVAC 357 4000 MAX100 LSC EVAC SA 113LN BRS 18405014 45018 Datenblatt Plan STEP DS .TXT Alles herunterladen
330 AMB 357 4000 MAX100 LSC AMB SA 113LN BRS 18405015 7,9/16 Datenblatt Plan STEP DS .TXT Alles herunterladen

Nicht adressierbarer autonomer Lichtblock

Entspricht der Norm NF EN 60598-2-22, automatische Tests nach IEC 62034

Nennlichtstrom (lm)Autonomie (h)L (mm)T (K)BezeichnungArtikel-Nr.Watt** Datenblatt Plan STEP DS .TXT Alles herunterladen
45 1 357 6500 MAX100 S1H 45-865 SA 113LN BRS 18415053 1 Datenblatt Plan STEP DS .TXT Alles herunterladen
45 3 357 6500 MAX100 S3H 45-865 SA 113LN BRS 18415035 1 Datenblatt Plan STEP DS .TXT Alles herunterladen
440 1 385 4000 MAX100 S1H 440-840 SA 113LN BRS 18415051 1,7 Datenblatt Plan STEP DS .TXT Alles herunterladen
440 3 385 4000 MAX100 S3H 440-840 SA 113LN BRS 18415052 2,2 Datenblatt Plan STEP DS .TXT Alles herunterladen

DALI-adressierbarer autonomer Lichtblock

Entspricht der Norm NF EN 60598-2-22, automatische Tests nach IEC 62034

Nennlichtstrom (lm)Autonomie (h)L (mm)T (K)BezeichnungArtikel-Nr.Watt** Datenblatt Plan STEP DS .TXT Alles herunterladen
45 1 357 6500 MAX100 S1H 45-865 RD SA 113LN BRS 18415054 1 Datenblatt Plan STEP DS .TXT Alles herunterladen
45 3 357 6500 MAX100 S3H 45-865 RD SA 113LN BRS 18415055 1 Datenblatt Plan STEP DS .TXT Alles herunterladen
440 1 385 4000 MAX100 S1H 440-840 RD SA 113LN BRS 18415056 1,7 Datenblatt Plan STEP DS .TXT Alles herunterladen
440 3 385 4000 MAX100 S3H 440-840 RD SA 113LN BRS 18415057 2,2 Datenblatt Plan STEP DS .TXT Alles herunterladen

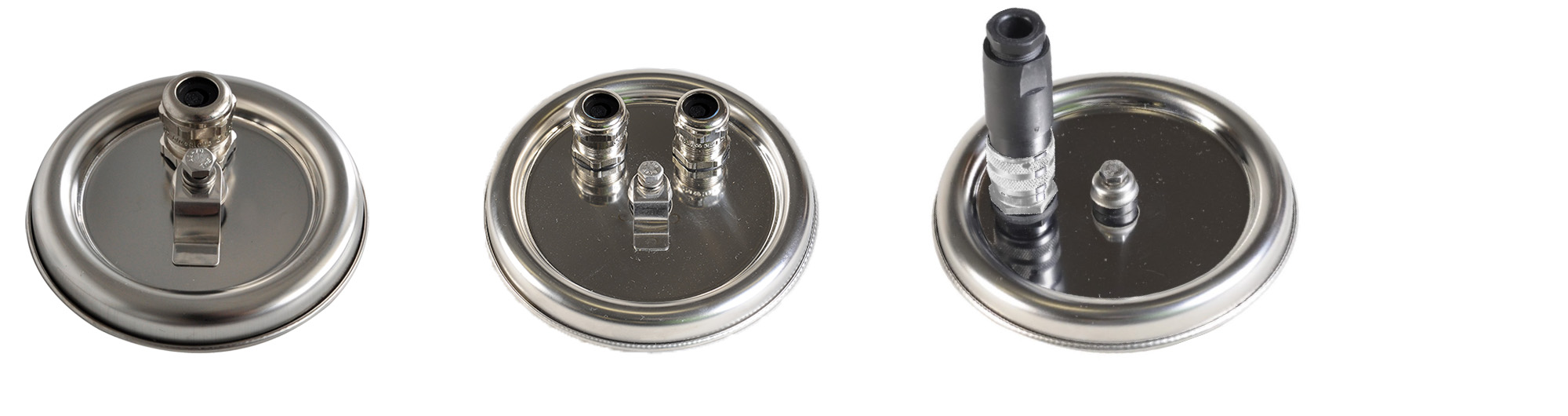

Kabeleinführungen

1 Kabelverschraubunge

Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 113LN

2 Kabelverschraubungen, wovon eine verschlossen ist

Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 213LN

Steckverbindung

Stecker IP68/69K mit schnelle Verriegelung durch geschraubten Ring (Aufnahmekapazität: Ø8 - 10 mm) PS3/PS5

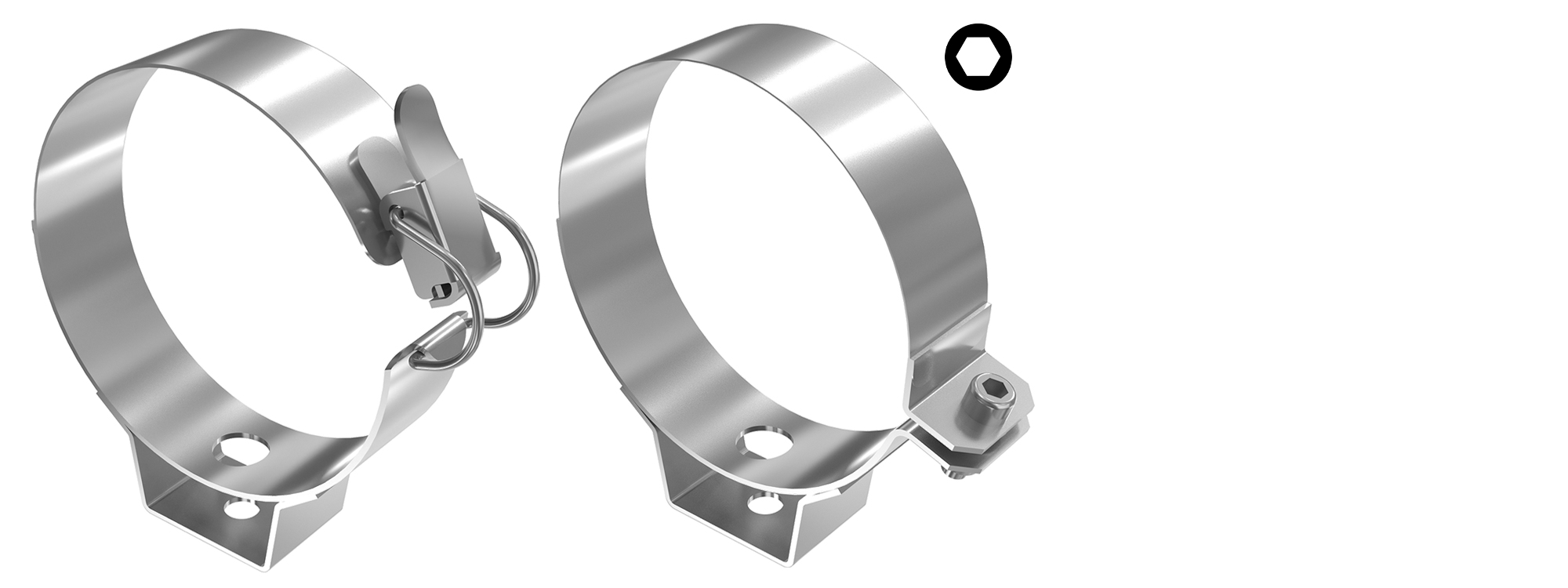

Bandschellen

Verstärkte Bandschellen mit Schnellverschluss BRS
Verstärkte Bandschellen mit Innensechskantschraube BRV

Material

Endkappen und Bandschellen aus rostfreiem Edelstahl V2A -
Endkappen und Bandschellen aus rostfreiem Edelstahl V4A MR
Anschlussdose IP68, 4 Ausgänge  (Aufnahmekapazität Ø7-14mm) CP00674
Kit für VdS-Konformität
2 Aufsätze 20 cm Edelstahl V2A PU44277
2 Aufsätze 5 cm Edelstahl V2A PU44278

Technische Spezifikationen

Leuchtmittel
  • Ausbaubares LED-Modul mit hoher Effizienz (3 SDCM)
  • Photobiologische Gefährdung : keine (RG0)
Optik
  • Optimale Lichthomogenität : gleichmäßig verteilte LEDs
  • Satiniertes Spezialgehäuse für LEDs
Elektronik
  • Ausführung SXH AMB : Treiber mit Konstantspannung
  • Ausführung LSC oder EVAC : Treiber mit Konstantstromausgang
  • Adressierbare Treiber (für Ausführung DALI SXH)
Netzspannung
  • Ausführung LSC EVAC : 220-240V 0/50/60Hz
  • Ausführung LSC AMB : 180-254V 0/50/60Hz
  • Ausführung SXH : 220-240V 50/60Hz
  • Ausführung SXH : NiMH- Batterie
Schutzklasse
  • Klasse I
Betriebstemperatur
  • Ausführung LSC : -20°C bis +30°C
  • Ausführung SXH : 0°C bis +30°C

Anschluss
  • Durch Kabelverschraubung aus vernickeltem Messing für Kabel Ø 5 - 14 mm
  • Ausführung SXH : über Klemmenleiste 6x2,5 mm²
  • Ausführung LSC : über Klemmenleiste 3x2,5 mm²
Befestigung
  • 2 verstärkte V2A Edelstahlbandschellen mit Schnallenverschluss, lässt Ausrichtung von 360° zu
Wartung LED-Engine
  • LED-Module leicht ausbaubar
  • Öffnen durch Lösen der Verschlussschrauben und Abnahme des Gehäuses
  • An der Verschlussendkappe befestigter Geräteträger

Gehäuse
  • Polycarbonat
Bandschellen und Endkappen
  • Rostfreier Edelstahl V2A
Dichtungen
  • EPDM
Konstruktionsprinzip
  • Gehäuse aus einem Stück, mit verstärkter Dichtigkeit
  • Dauerhaft dicht durch axiale Verschraubung

Konformität
  • EN 60598-1, EN 60598-2-22
  • Ausführung LSC : NF C71-802
Lizenz Nr. LCIE
  • Ausführung LSC EVAC : n°13038
  • LSC AMB Ausführung : n°13037
Test
  • Ausführung SXH : Automatische Tests nach IEC 62034
  • LED-Anzeige auf der Endkappe mit Kabeleinführung
Etikett (Ausführung EVAC)
  • Rettungszeichen einseitig
  • Mit Universaletikett (Piktogramm und Pfeil)
Betriebsart
  • Dauer- und Bereitschaftsschaltung
Abdichtung
  • IP66, IP68, IP69K
IK-Stoßfestigkeit
  • IK10
Feuerfestigkeit
  • 960°C
