LED-Rohrleuchte Ø 100 und 133 für Industrieumgebungen explosionsgefährdete Bereiche (ATEX) 1

Die Rohrleuchte Alder ist geeignet für Ex-Bereiche mit Explosionsrisiko durch Gas oder Staub und ist aufgrund ihrer patentierten Neuentwicklungen montagefreundlich, leicht und nachrüstbar. Sie ist stoßfest, chemikalienresistent und UV-beständig.

Die Rohrleuchte Alder erfüllt die extremen Anforderungen für Ex-Bereiche mit Explosionsrisiko durch Gas oder Staub

Chemische Belastung und Dichtheit

Korrosive Substanzen, Säuredämpfe

Öle und Kohlenwasserstoffe

UV-Strahlung und Witterungseinflüsse

Staubbelastung, Feuchtigkeit

Hochdruckreinigung

Hygienevorschriften nach IFS, BRC und HACCP

Thermische, mechanische und elektrische Belastungen

Dauerbetrieb bis 40 °C

Wiederholtes Ein- und Ausschalten

Heftige mechanische Stöße

Spezifische LED-Komponenten mit erhöhter Sicherheit

Spezielle, eigensichere LED-Komponenten in einem wasserdichten, gewichtsoptimierten Gehäuse. Mit einer intelligenten Auswahl an Schutzarten für explosionsgefährdete Bereiche (ATEX) erhalten Sie eine Lichtlösung, die deutlich leichter ist als alle anderen explosionsgeschützten Gehäuse auf dem Markt, ohne Kompromisse bei der Sicherheit eingehen zu müssen.

Stoßfest und korrosionsbeständig

Die Außenseiten aus Edelstahl und dem Gehäuse aus koextrudiertem Polycarbonat-PMMA sind extrem widerstandsfähig gegenüber Kohlenwasserstoffen, Lösungsmitteln und Reinigungsmitteln, die in der Lebensmittelindustrie verwendet werden, aber auch stoßfest (IK10) und UV-beständig.

Ultraschnelle Montage

Einfacher und schneller Anschluss durch einen praktischen herausziehbaren Geräteträger (patentiertes SLIDE©-System). Der Vorteil dieser Konstruktion ist unter anderem, dass sie bei unseren Modellen mit zwei Kabeleinführungen den elektrischen Anschluss direkt in der Leuchte erleichtert, so dass keine Verteilerdosen für explosionsgefährdete Bereiche (ATEX) erforderlich sind.

Leicht zu montieren

Sammode hat an alles gedacht! Versionen mit zwei Kabeleinführungen, von denen eine verschlossen ist, mit Anschlussmöglichkeit auf dem herausziehbaren internen Geräteträger. Oder eine vorverdrahtete Version mit abziehbarem ATEX-Kabel, wodurch die Arbeitszeit vor Ort reduziert wird und kein Teil verloren gehen kann.

Hygiene und Sicherheit

Ultimative Dichtheit IP68, IP69K: dank dreifach abgedichteter Dichtungen und einem homogenen Klemmsystem durch eine Mittelschraube, die so konzipiert sind, dass sie dem Eindringen von Feuchtigkeit, Feinstaub und dem Abspritzen mit einem Hochdruckreiniger standhalten. Hygiene und Sicherheit überall und für lange Zeit!

Anwendungen, beleuchtet von der Leuchte Alder

  • Kosmetikindustrie: Lagerung von Chemikalien
  • Petrochemie: Herstellung von Farben und Lösungsmitteln
  • Recyclinganlage

  • Kläranlage: Klärbecken
  • Raffinerie: Allgemeinbeleuchtung
  • Bohrinsel: Laufstege

  • Mälzerei: Prozessbereiche

  • Tankstelle

Unsere Leistungen

In Frankreich entwickelt und hergestellt

Das Produkt wird in Frankreich entwickelt und in einem kurzen Kreislauf gefertigt, wobei hauptsächlich nachhaltige Komponenten und Materialien aus Europa verwendet werden. Jede Leuchte wird von uns gefertigt, zusammengebaut und kontrolliert, so dass die Rückverfolgbarkeit lückenlos gesichert ist.

5 Jahre Garantie unter härtesten Bedingungen

Das Produkt wurde von einem unabhängigen Labor für Ex-Bereiche mit Explosionsrisiko durch Gas 1, 2 und Ex-Bereiche mit Explosionsrisiko durch Staub 21, 22 zertifiziert. Garantie gültig auch im Dauerbetrieb im 24/7-Betrieb bei der maximalen Betriebstemperatur des Produkts.

Vollständig vor Ort reparierbar und nachrüstbar

Anders als Wegwerfprodukte sind Leuchten von Sammode modular aufgebaut. So können Sie die neuesten Technologien integrieren, indem Sie nur die benötigten Teile austauschen!

Ausführung mit 2 Kabelverschraubung

CRI80, 4000K

Ø (mm)Lichtstrom (lm)L (mm)BezeichnungArt. Nr.Watt Technische Daten Plan STEP DS .TXT Alles herunterladen
133 1150 745 ALD133 12H840 POME 213 BRS 19900110 14 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 2100 745 ALD133 22H840 POME 213 BRS 19900410 26 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 2300 1355 ALD133 14H840 POME 213 BRS 19900210 25 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 4250 1355 ALD133 24H840 POME 213 BRS 19900510 47 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 4250 1655 ALD133 15H840 POME 213 BRS 19900310 47 Technische Daten Plan STEP DS .TXT Alles herunterladen

Ausführung mit 1 Kabelverschraubung

CRI80, 4000K

Ø (mm)Lichtstrom (lm)L (mm)BezeichnungArt. Nr.Watt Technische Daten Plan STEP DS .TXT Alles herunterladen
133 1150 745 ALD133 12H840 POME 113 BRS 19900120 14 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 2100 745 ALD133 22H840 POME 113 BRS 19900420 26 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 2300 1355 ALD133 14H840 POME 113 BRS 19900220 25 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 4250 1355 ALD133 24H840 POME 113 BRS 19900520 47 Technische Daten Plan STEP DS .TXT Alles herunterladen
133 4250 1655 ALD133 15H840 POME 113 BRS 19900320 47 Technische Daten Plan STEP DS .TXT Alles herunterladen

Abziehbares Kabel Atex

Vorverkabelung mit H07RN-F Gummischlauchleitung und PNCX-Steckverbinder von Marechal®. Separat zu bestellende Leistung.

Länge Kabel (m)BezeichnungArt. Nr. Technische Daten Plan STEP DS .TXT Alles herunterladen
0,1 CABL HO7RNF-BK ATEX-PLUG 0.1M 3G1.5 CAB0141 Technische Daten Plan STEP DS .TXT Alles herunterladen
1 CABL HO7RNF-BK ATEX-PLUG 1M 3G1.5 CAB0130 Technische Daten Plan STEP DS .TXT Alles herunterladen
3 CABL HO7RNF-BK ATEX-PLUG 3M 3G1.5 CAB0143 Technische Daten Plan STEP DS .TXT Alles herunterladen

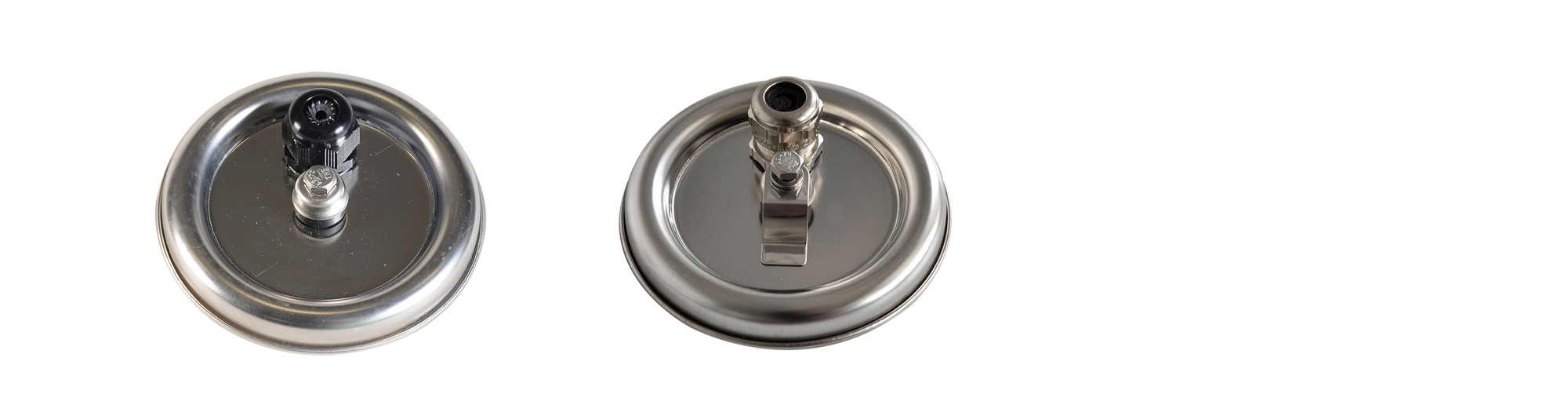

Kabeleinführungen

1 Kabelverschraubunge

Polyamid Aufnahmekapazität Ø8-13 mm 113
Polyamid Aufnahmekapazität Ø10-15 mm 116
Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 113LN

2 Kabelverschraubungen, wovon eine verschlossen ist

Polyamid Aufnahmekapazität Ø8-13 mm 213
Polyamid Aufnahmekapazität Ø10-15 mm 216
Vernickeltem Messing Aufnahmekapazität Ø5-14 mm 213LN

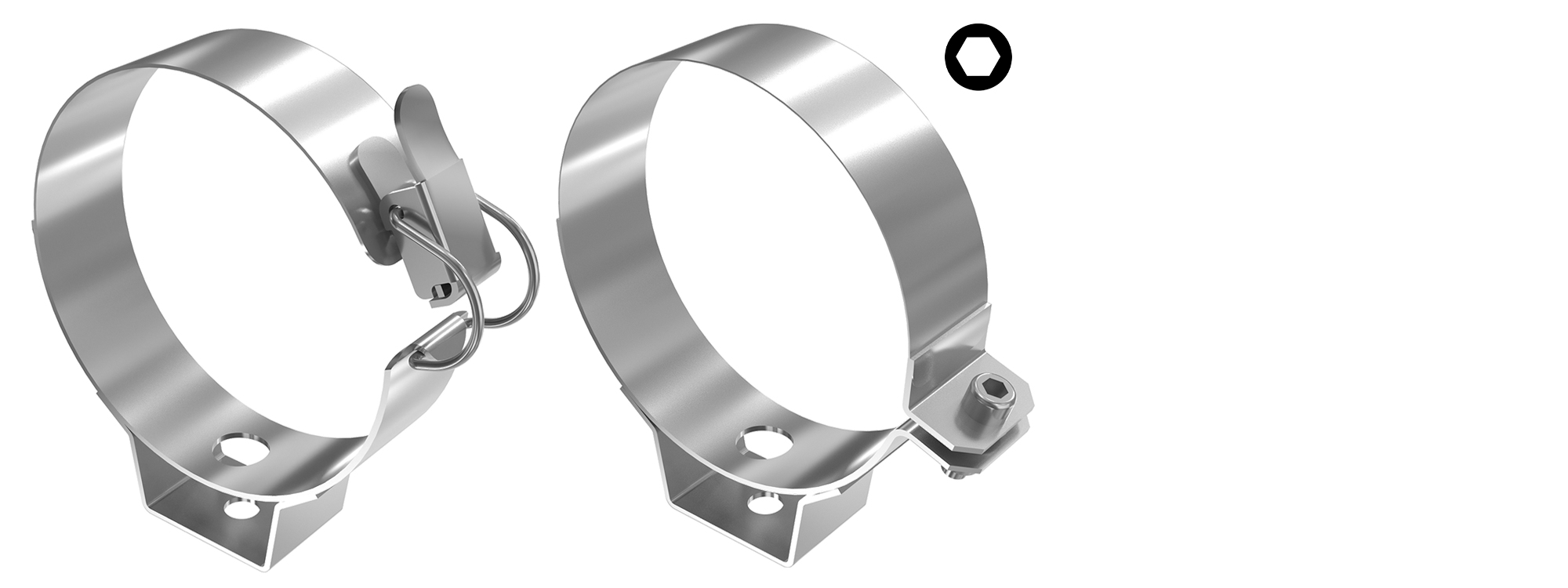

Bandschellen

Verstärkte Bandschellen mit Schnellverschluss BRS
Verstärkte Bandschellen mit Innensechskantschraube BRV

Material

Gehäuse aus Polycarbonat PO
Gehaüse mit hoher chemischer Beständigkeit aus coextrudiertes Polycarbonat / PMMA POME
Endkappen und Bandschellen aus rostfreiem Edelstahl V2A -
Endkappen und Bandschellen aus rostfreiem Edelstahl V4A MR

Farbtemperatur

4000K 840
Vorverkabelung mit H07-RNF Kabel und IP67/69 abziehbares PNCX-Steckverbinder von Marechal®
Länge nach Wahl (6m max), 3 order 5 Leiter : kontaktieren Sie uns
Schutzdach aus V2A Edelstahl, zum Anbringen
Länge 800mm PU6362
Länge 1400mm PU6286
Länge 1700mm PU6363
Kit aus 2 V2A Edelstahlbandschellen
2 Bandschellen ø1"1/4 (=42mm) CP00568
2 Bandschellen ø1"1/2 (=49mm) CP00569
2 Bandschellen ø2" (=60mm) CP00570

Technische Spezifikationen

Leuchtmittel
  • Ausbaubares LED-Modul mit hoher Effizienz (CRI>80, 3 SDCM)
  • 50 000 h L80/B50 bei maximaler Raumtemperatur
Optik
  • Spezielle satinierte, lichtstreuende Primäroptik
Wärmemanagement
  • Alu-Kühlkörper
Elektronik
  • Treiber mit Konstantstromausgang
  • Elektronik kompatibel mit zentraler Quelle
Netzspannung
  • 220-240V 0/50/60Hz
Schutzklasse
  • Klasse I
Betriebstemperatur
  • -20°C bis +40°C

Anschluss
  • Durch Kabelverschraubung ATEX aus Polyamid für Kabel Ø8 - 13 mm
  • Ausführung mit 1 Kabelverschraubung : über steckbare Klemmenleiste 3x2,5 mm²
  • Ausführung mit 2 Kabelverschraubung : über zweistufige steckbare Klemmenleiste 5x2,5mm²
Befestigung
  • 2 verstärkte V2A Edelstahlbandschellen mit Schnallenverschluss, lässt Ausrichtung von 360° zu
Wartung LED-Engine
  • LED-Module und Treiber leicht ausbaubar
  • Öffnung in explosionsfähiger Umgebung nur bei Spannungsfreiheit
  • Wartung durch Entfernen der Endkappe und Verschieben der geführten Getriebeplatte (Slide©)

Gehäuse
  • Aus Polycarbonat mit außenliegender coextrudierter Schicht aus PMMA zum Schutz gegen UV-Strahlen, Reinigungsmittel und Kohlenwasserstoffe
Bandschellen und Endkappen
  • Rostfreier Edelstahl V2A
Dichtungen
  • EPDM
Konstruktionsprinzip
  • Gehäuse aus einem Stück, mit verstärkter Dichtigkeit

ATEX / IECEx
  • IEC 60079-0, IEC 60079-7, IEC 60079-18, IEC 60079-31
Kennzeichnung
  • II 2G Ex eb mb IIC T4 Gb - II 2D Ex tb IIIC T65°C Db IP66/IP68
Abdichtung
  • IP66, IP68, IP69K
IK-Stoßfestigkeit
  • IK10
Feuerfestigkeit
  • 650°C
Vibrationsbeständigkeit
  • Erfüllt die strengen Anforderungen der EN 60598-1 (Prüfungen nach IEC 60068-2-6)
