Tubulaire ø100 haute performance à maintenance minimale, certifié ENEC

Le Carnot est un luminaire polyvalent conçu pour résister aux environnements les plus sévères. Il est insensible aux chocs, à l’humidité, aux lavages haute pression et aux UV, et propose une qualité de lumière et une performance énergétique aux standards les plus élevés, avec la certification tierce ENEC. Grâce à sa platine coulissante, l’installation est rapide et ergonomique. Son électronique ultra-fiable, aussi robuste qu’un ballast ferromagnétique, assure une maintenance minimale sur des décennies.

Le luminaire tubulaire Carnot répond aux contraintes présentes dans les environnements des infrastructures de transport

Contraintes chimiques et d'étanchéités

Empoussièrement, humidité

Lavage au jet haute pression

Exigences d'hygiène selon référentiels IFS, BRC et HACCP

Agents corrosifs, vapeurs acides

Huiles & hydrocarbures

UV et intempéries

Contraintes thermiques, mécaniques et électriques

Usage permanent à des températures jusqu'à 50°C

Pics de tension jusqu'à 4kV, surtensions

Allumages et extinctions répétées

Chocs mécaniques violents

Résistance exceptionnelle, même en conditions sévères

Conçu pour les environnements les plus exigeants, le Carnot résiste aux chocs, à l’humidité, aux lavages haute pression et aux UV. Sa conception étanche et robuste garantit une fiabilité durable, même dans les ambiances les plus sévères.

Efficacité énergétique et sécurité certifiée

Grâce à une conception alliant durabilité et efficacité énergétique, le tubulaire Carnot assure des performances optimales sur le long terme, jusqu'à 145 lm/W. Certifié ENEC, il garantit sécurité, sérénité d’exploitation et performance optimale sur la durée.

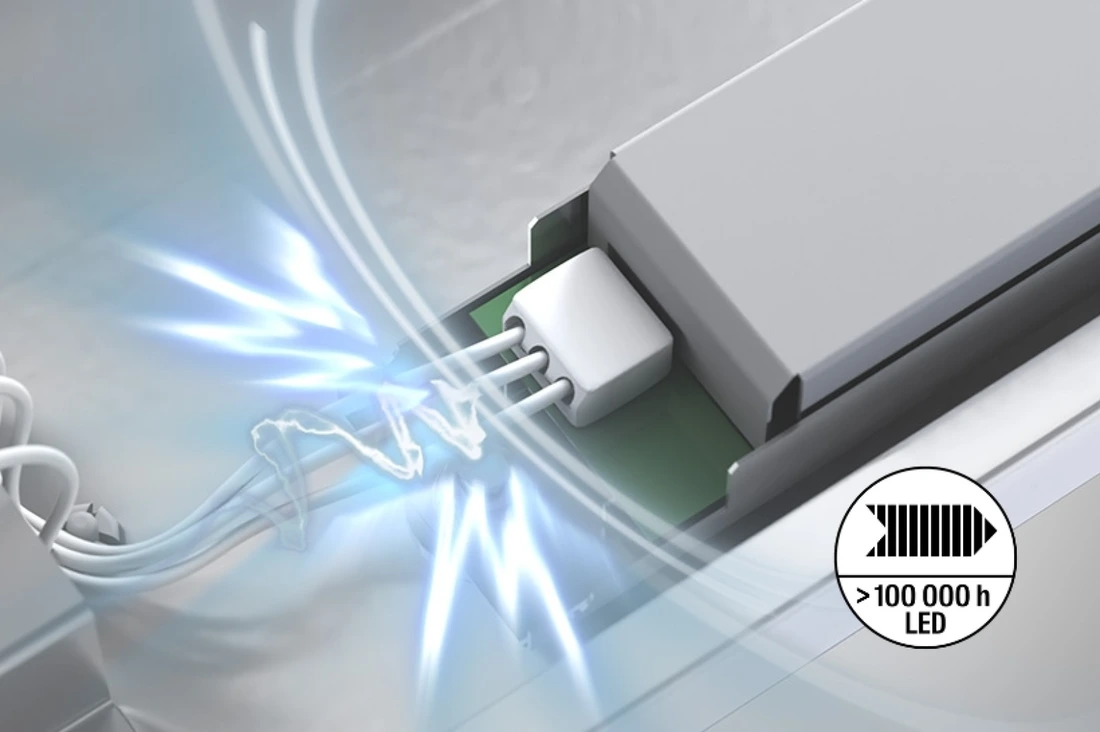

Électronique ultra-fiable, pensée pour durer

Le Carnot intègre une électronique à la robustesse inégalée (driver à durée de vie > 100 000 h), aussi endurante qu’un ballast ferromagnétique. Conçu pour résister au temps, aux perturbations électriques, aux pics de tension et aux variations de température, il minimise les besoins de maintenance et assure une stabilité lumineuse durable.

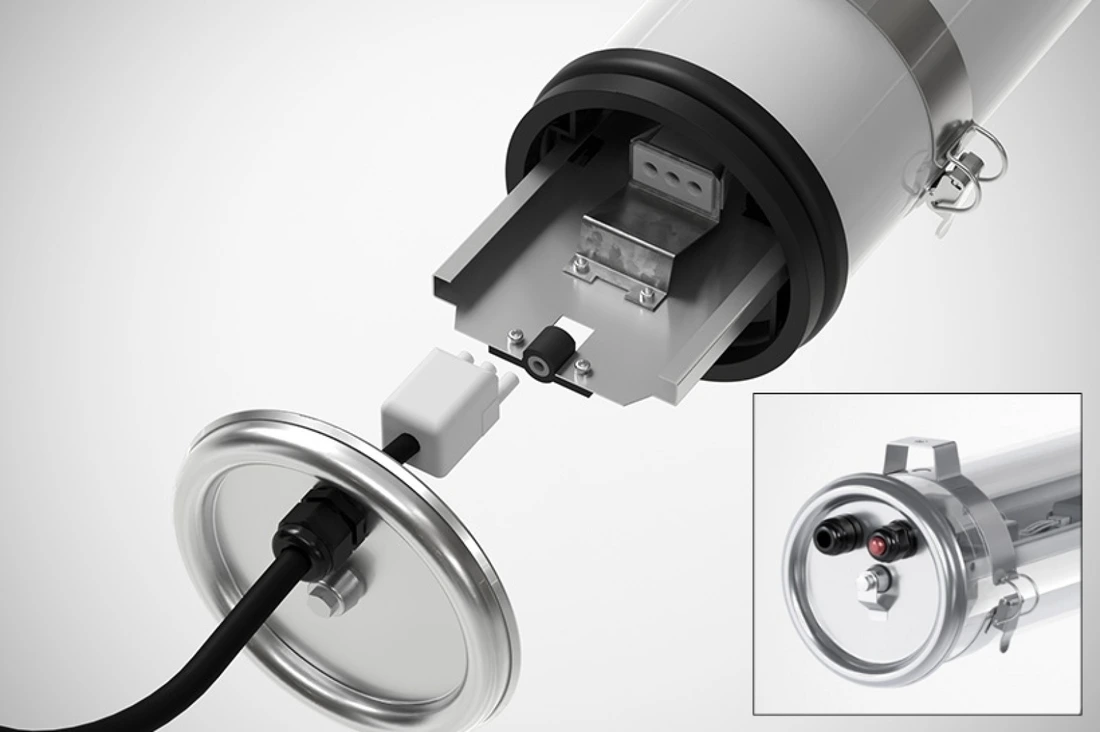

Installation simple et intuitive

Grâce à sa platine coulissante et à son option de repiquage intégrée, le Carnot simplifie chaque étape de pose. Son ingénierie intelligente garantit une mise en œuvre rapide, sûre et flexible, même dans les configurations les plus complexes.

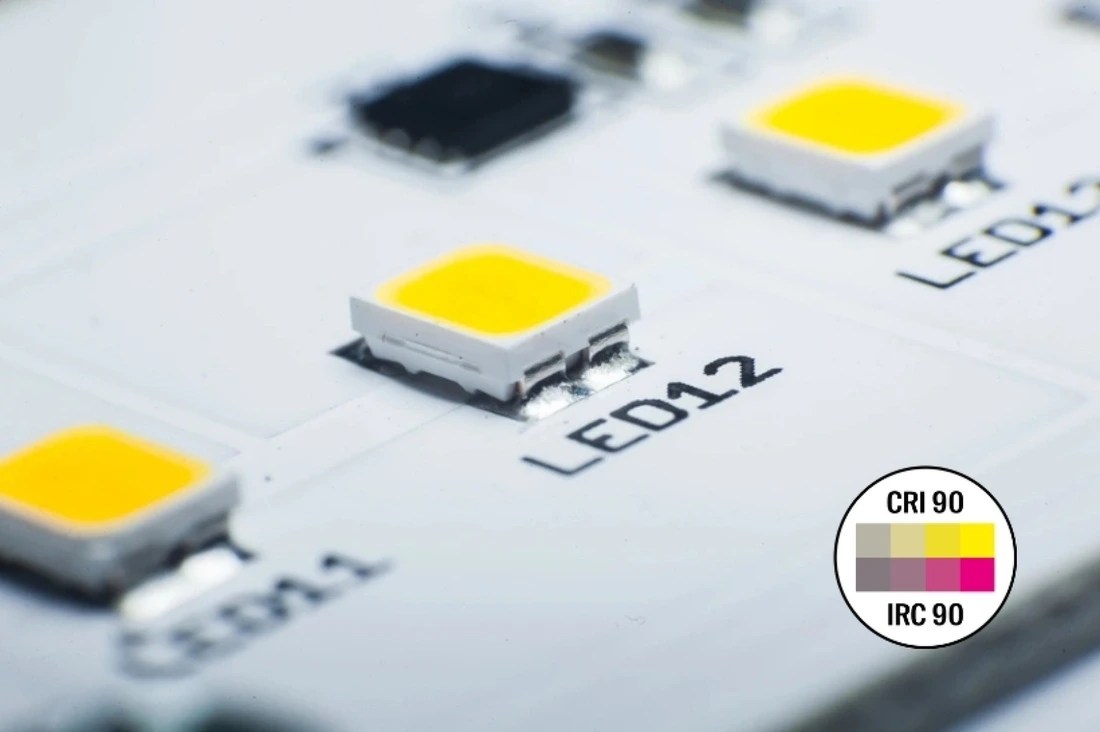

Qualité de lumière supérieure pour un confort optimal

Proposé en version à très haute qualité de lumière, le luminaire Carnot offre un rendu des couleurs exceptionnel (IRC 90) et un confort visuel optimal. Conforme aux standards de la Deutsche Bahn, il répond aux exigences des environnements techniques ou accueillants.

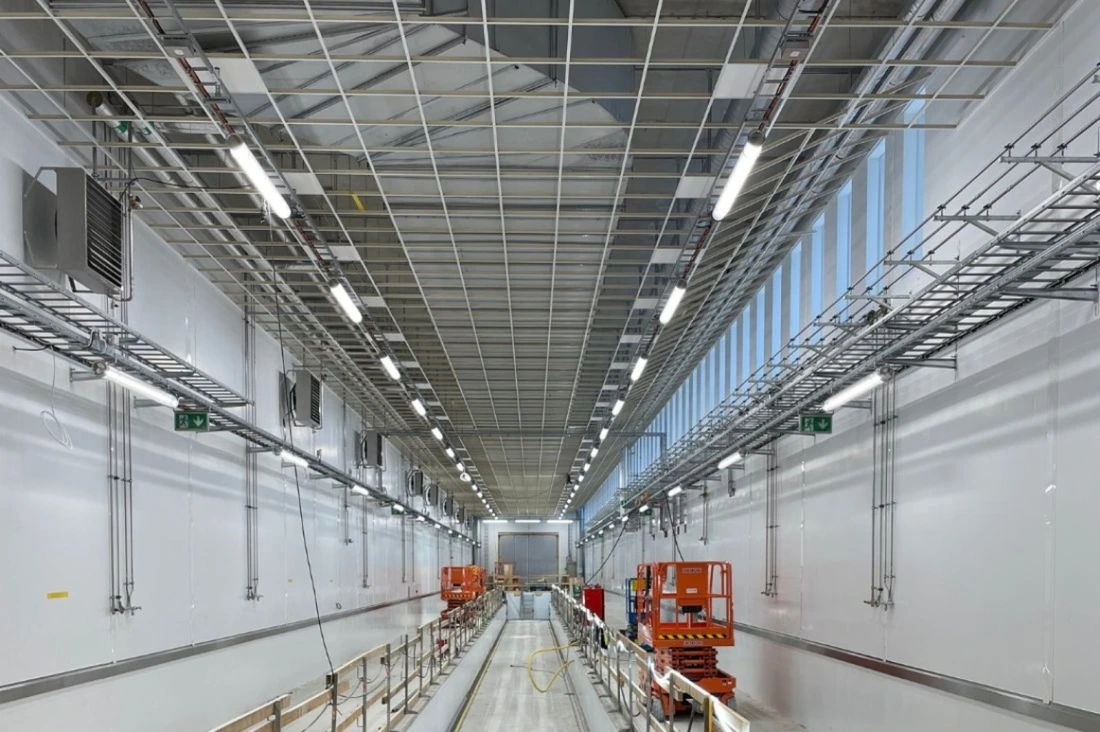

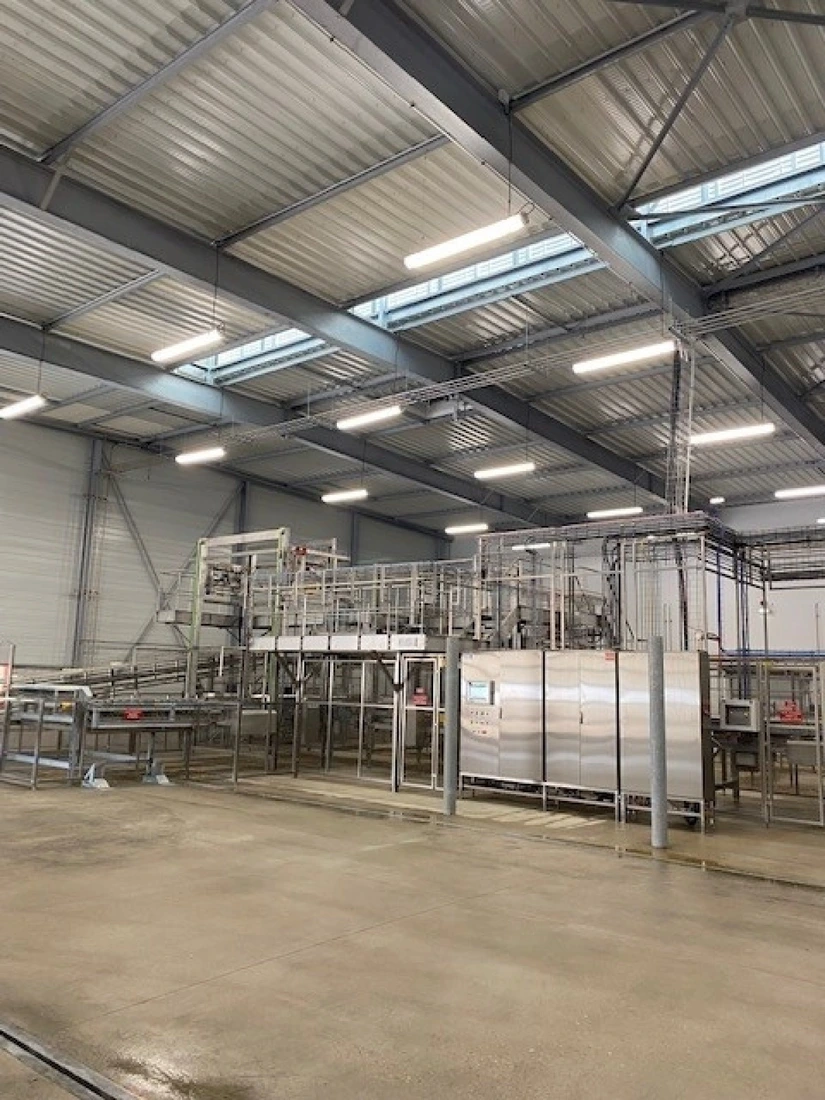

Applications éclairées par le luminaire Carnot

  • Production automobile : éclairage général
  • Laboratoire pharmaceutique : éclairage des paillasses
  • Industrie textile : éclairage des ateliers de production

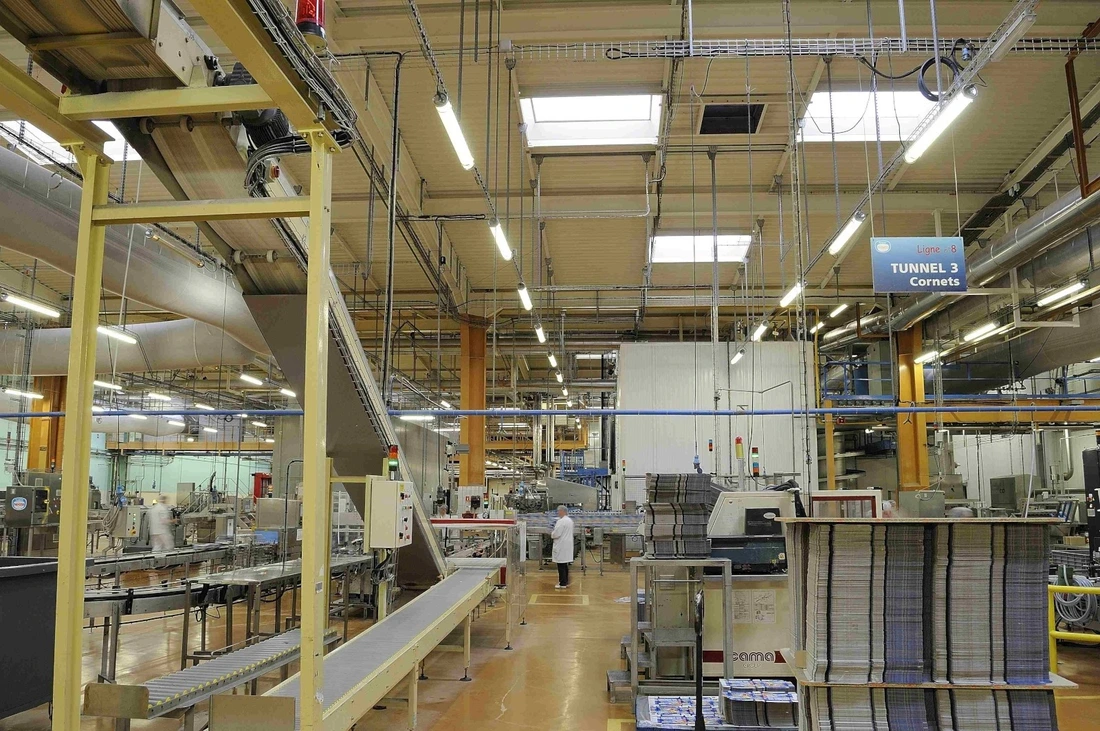

  • Industrie manufacturière : éclairage des zones d'assemblage

  • Station de traitement des eaux usées : éclairage des galeries techniques
  • Centrale électrique : éclairage des salle des machines
  • Centrale thermique : éclairage des zones de stationnement

  • Fromagerie : éclairage des hâloirs
  • Laiterie : éclairage des zones de process
  • Plats préparés : éclairage des salles de production

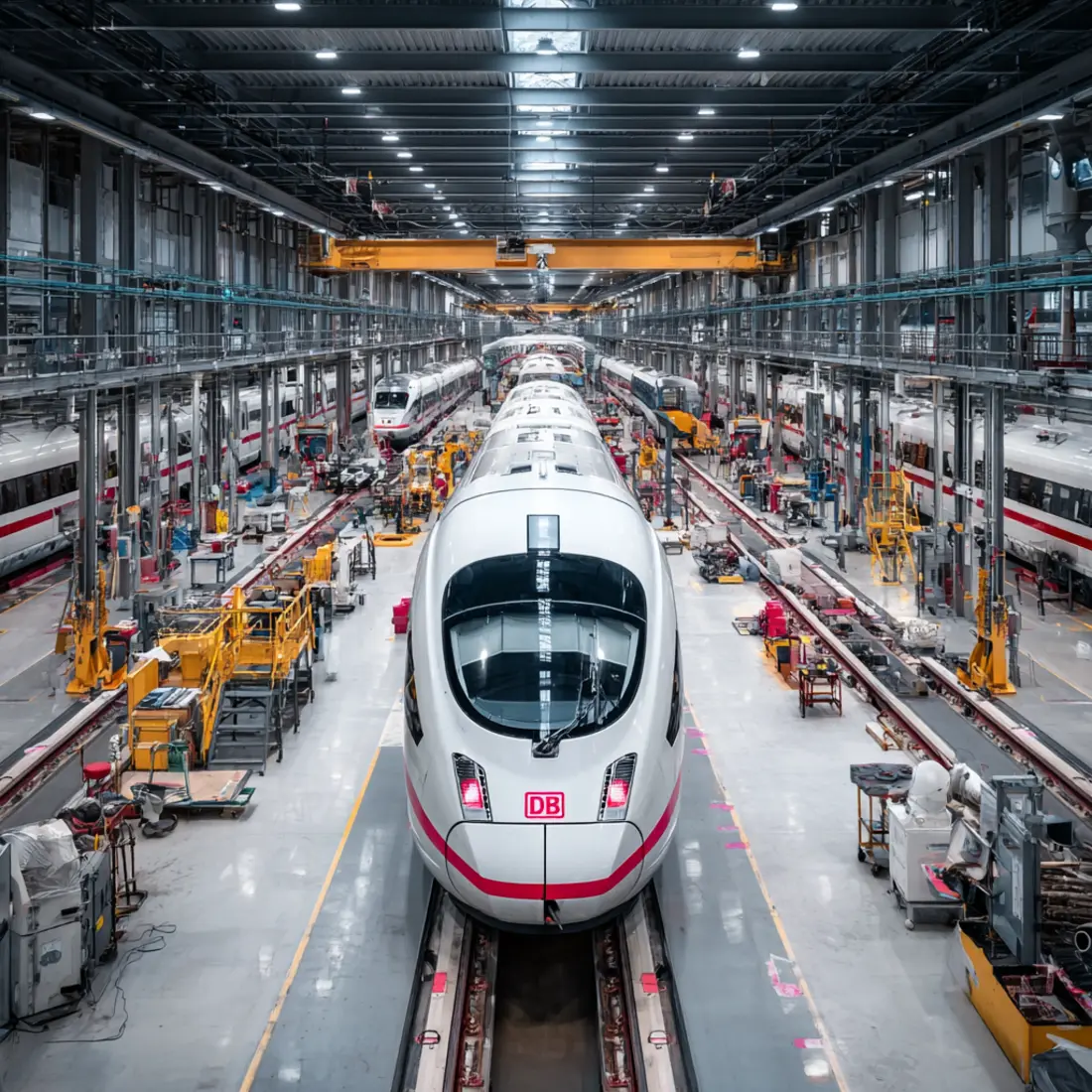

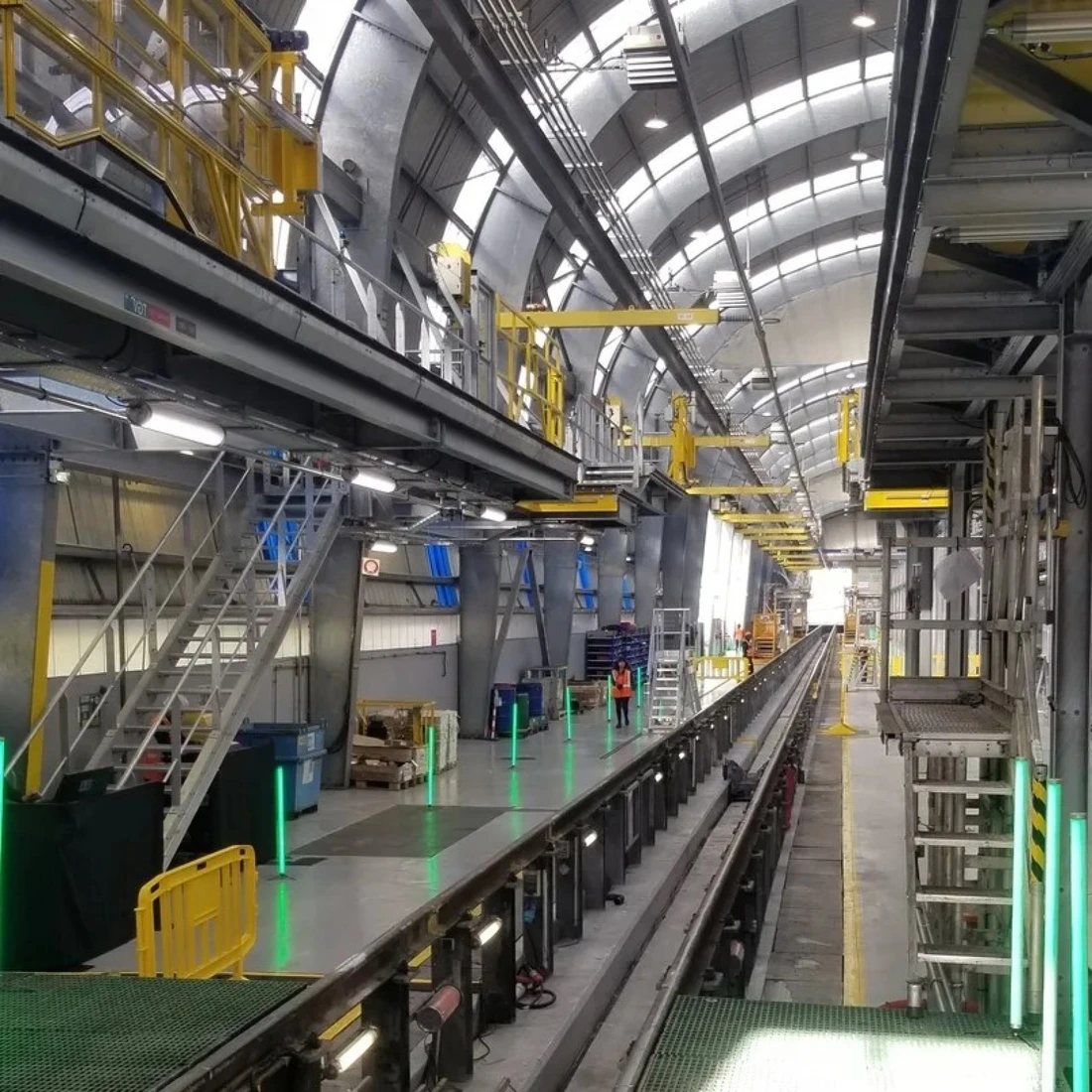

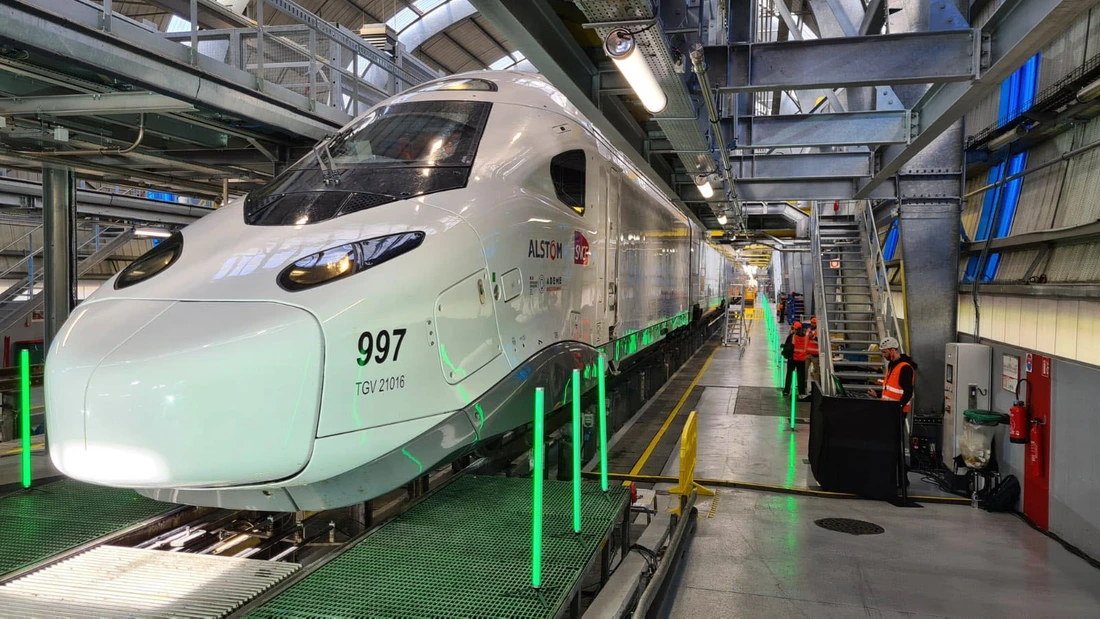

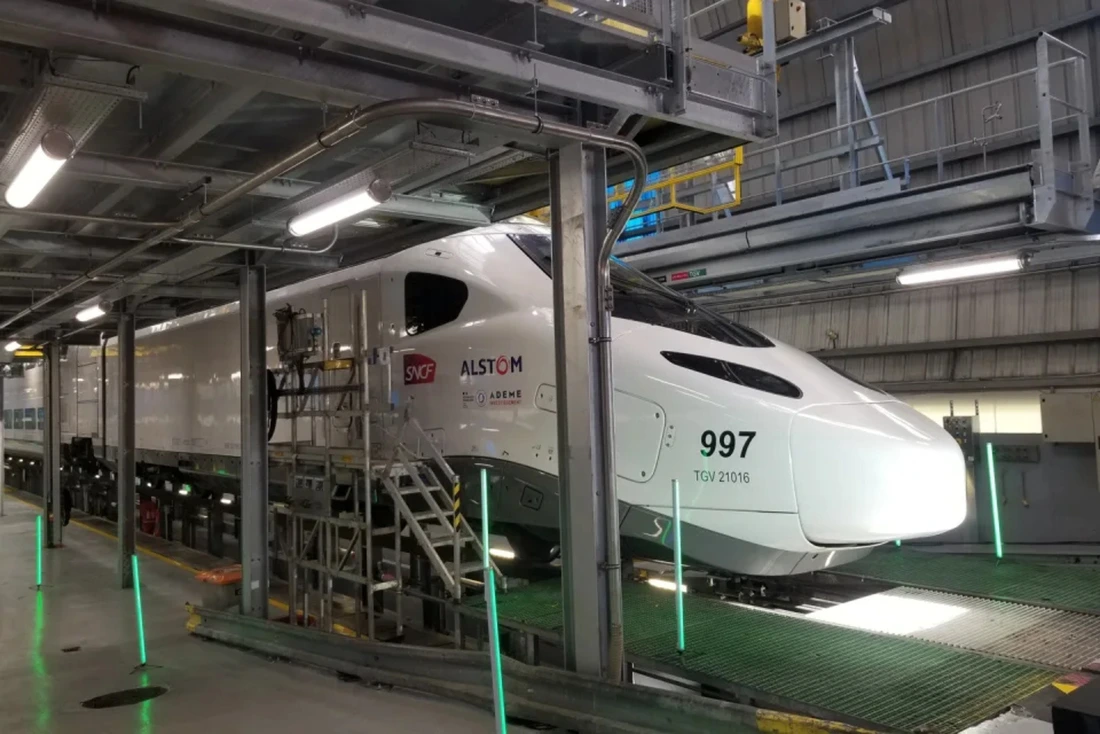

  • Eclairage d'ateliers de maintenance ferroviaire

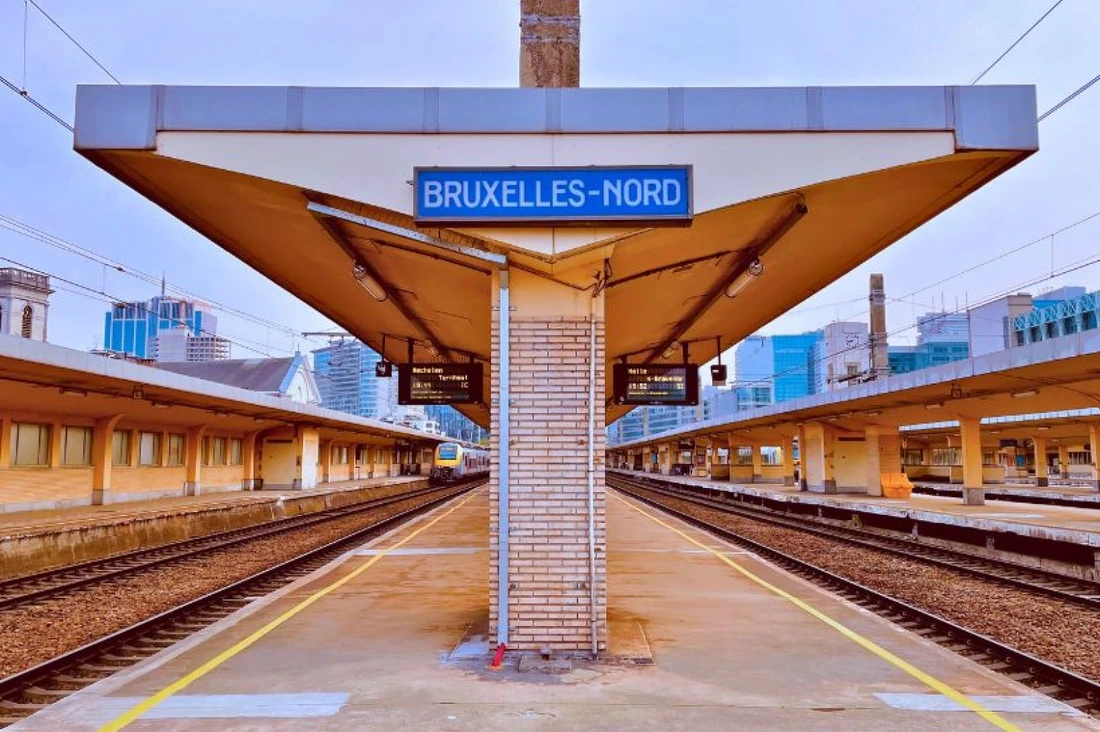

  • Gare RER : éclairage quais

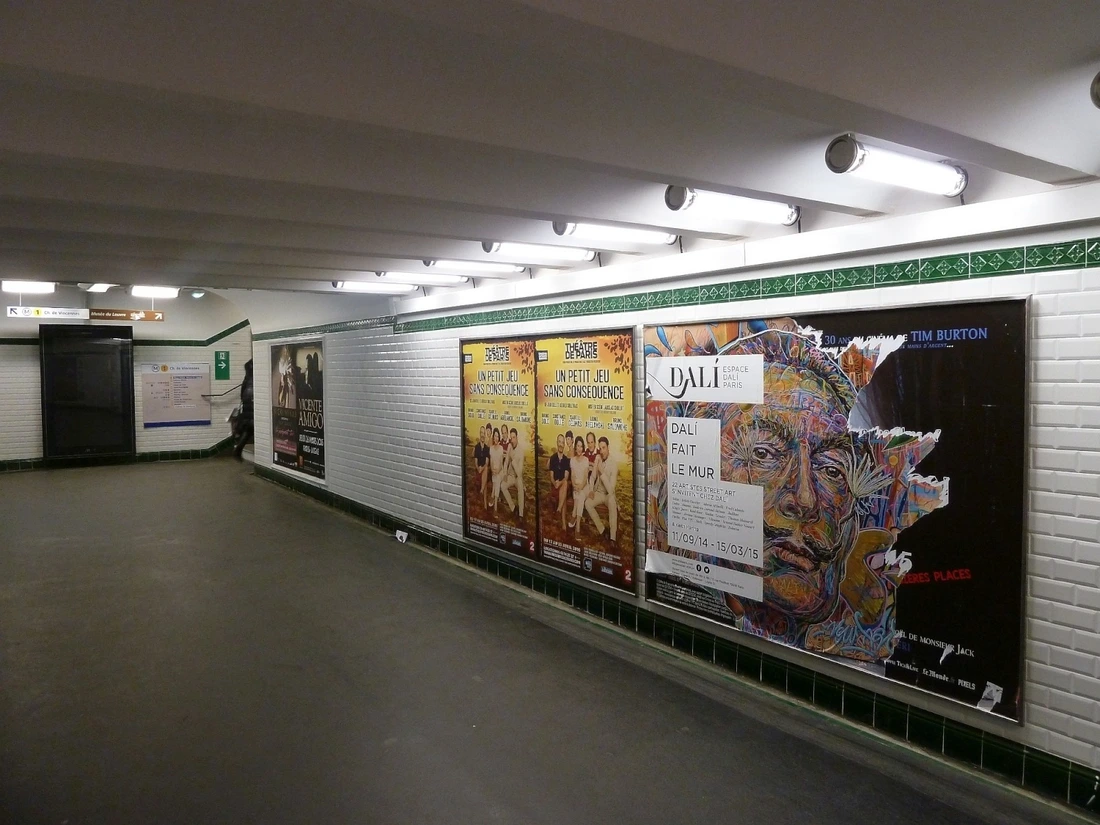

  • Station de métro : éclairage général

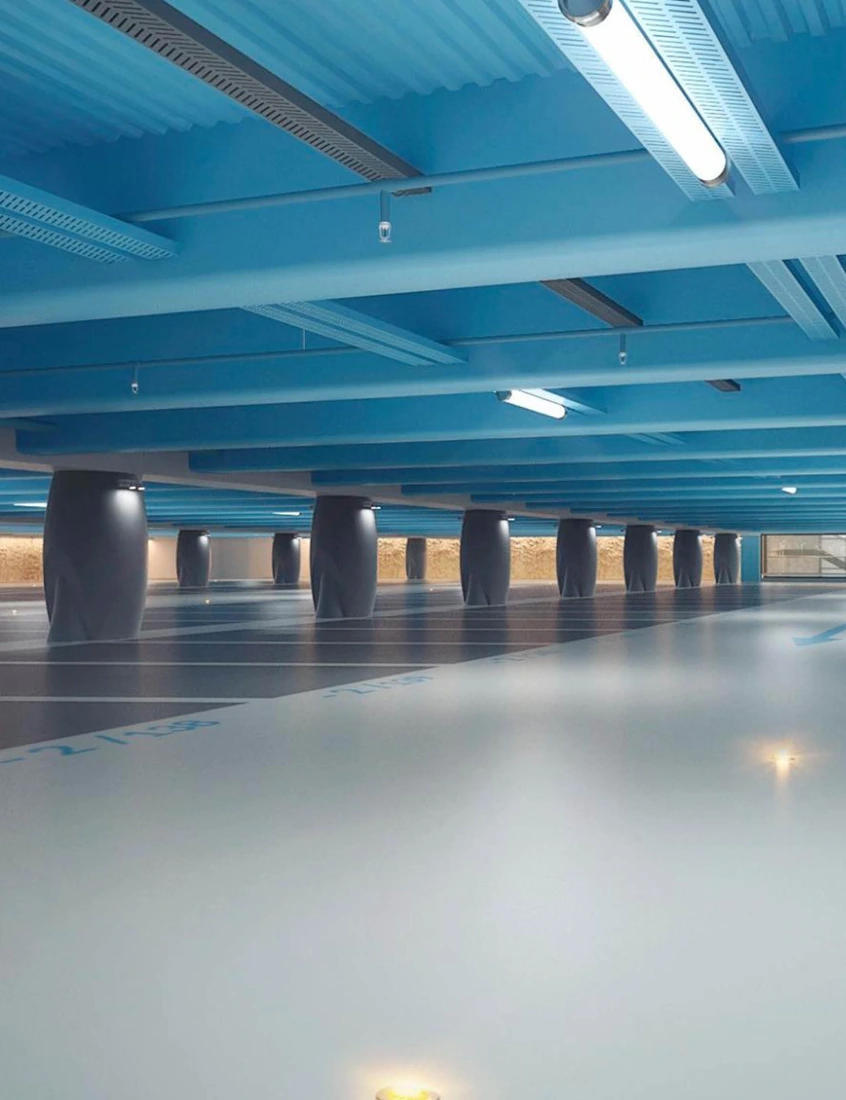

  • Gare routière : éclairage des parkings

Nos services

Conception et fabrication françaises

Produit conçu et réalisé en France, en circuit court, à partir de composants et matériaux durables, provenant essentiellement d'Europe. Fabrication, assemblage et contrôle de chaque luminaire assurés par nos équipes avec une traçabilité totale.

Garantie 8 ans dans les pires conditions

Valable même en utilisation permanente 24h/24 et 7j/7 à la température maximale d'utilisation du produit. Une garantie 8 ans unique sur le marché, qui témoigne de notre engagement sans faille aux côtés de nos clients !

Entièrement réparable sur site et évolutif

A l'opposé du tout-jetable, les luminaires Sammode sont conçus comme des systèmes modulaires. L’intégration des dernières technologies devient possible en remplaçant uniquement les pièces nécessaires !

Références principales et téléchargements

Plaquette produit

Eulumdat (LDT)

Notice

Certificat
Tout télécharger

Version haute efficacité, classe I gradable DALI

4000K, IRC80, électronique robuste 100 000h L80/B10 à 35°C

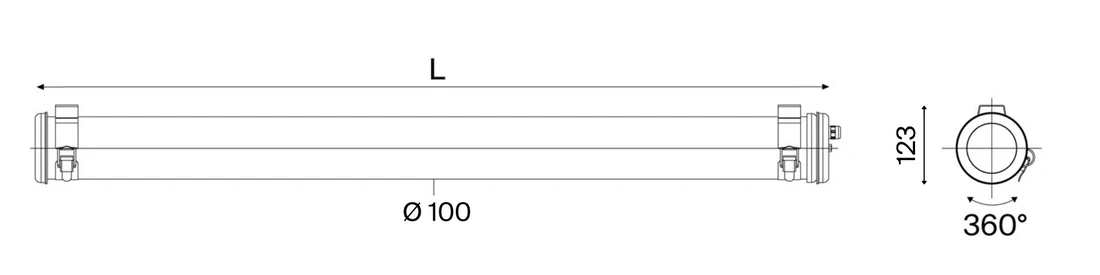

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
3700 1318 CAR100 1300 3700-840 RD POME 113 BRS ENEC 31120034 26 Fiche technique Plan STEP DS .TXT Tout télécharger
4625 1618 CAR100 1600 4625-840 RD POME 113 BRS ENEC 31120040 32 Fiche technique Plan STEP DS .TXT Tout télécharger
5550 1850 CAR100 1850 5550-840 RD POME 113 BRS ENEC 31120058 38 Fiche technique Plan STEP DS .TXT Tout télécharger

Version haute efficacité, classe II gradable DALI

4000K, IRC80, électronique robuste 100 000h L80/B10 à 35°C

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
3700 1318 CAR100 1300 3700-840 RD CL2 POME 113 BRS ENEC 31120004 26 Fiche technique Plan STEP DS .TXT Tout télécharger
4625 1618 CAR100 1600 4625-840 RD CL2 POME 113 BRS ENEC 31120005 32 Fiche technique Plan STEP DS .TXT Tout télécharger
5550 1850 CAR100 1850 5550-840 RD CL2 POME 113 BRS ENEC 31120006 38 Fiche technique Plan STEP DS .TXT Tout télécharger

Version haute qualité de lumière, classe II

4000K, IRC90, électronique robuste R9>60, référencé Deutsche Bahn

Flux (lm)L (mm)DésignationCodeWatt Fiche technique Plan STEP DS .TXT Tout télécharger
1850 708 CAR100 700 1850-940 CL2 POME 113 BRS ENEC 31120007 17 Fiche technique Plan STEP DS .TXT Tout télécharger
2775 1018 CAR100 1000 2775-940 CL2 POME 113 BRS ENEC 31120008 25 Fiche technique Plan STEP DS .TXT Tout télécharger
3700 1318 CAR100 1300 3700-940 CL2 POME 113 BRS ENEC 31120002 33 Fiche technique Plan STEP DS .TXT Tout télécharger
4625 1618 CAR100 1600 4625-940 CL2 POME 113 BRS ENEC 31120009 39 Fiche technique Plan STEP DS .TXT Tout télécharger
5550 1850 CAR100 1850 5550-940 CL2 POME 113 BRS ENEC 31120010 46 Fiche technique Plan STEP DS .TXT Tout télécharger

Entrées de câble

1 presse-étoupe

Polyamide capacité Ø7-12mm 113
Polyamide capacité Ø8-14mm 116
Laiton nickelé capacité Ø5-14mm 113LN

2 presse-étoupes dont 1 obturé

Polyamide capacité Ø7-12mm 213
Polyamide capacité Ø8-14mm 216
Laiton nickelé capacité Ø5-14mm 213LN

Colliers de fixation

Colliers renforcés à grenouillère BRS
Colliers à vis CHC BRV

Matériaux

Vasque polycarbonate PO
Vasque polycarbonate/PMMA coextrudés à haute résistance chimique POME
Flasques et colliers en inox 304 L -
Flasques et colliers en inox 316 L MR

Température de couleur

3000K 830/930
4000K 840/940

Gestion d’éclairage

Non gradable -
Gradation selon protocole DALI 2 RD
Boitier de dérivation IP68 à 4 sorties (capacité Ø7-14mm) CP00674
Kits pour conformité APSAD
2 réhausses 20 cm inox 304L PU44277
2 réhausses 5 cm inox 304L PU44278
Précâblage 1m cordon HO7-RNF Xtrem

Spécifications techniques

Source
  • Modules LED démontables à haute efficacité (3 SDCM) au standard Zagha
  • Versions "840" : IRC>80
  • Versions "940" : IRC>90 et R9>60
  • 50 000h L90/B10 à +50°C
  • 70 000h L80/B10 à +50°C
  • 100 000h L80/B10 à +35°C
  • Modules LED conçus et produits en Allemagne
Optique
  • Vasque satinée spéciale LED
  • Light mixing chamber
Confort lumineux
  • UGR ≤ 25
Gestion thermique
  • Dissipateur thermique en aluminium
Appareillage
  • Driver haute fiabilité à sortie en courant constant, mécaniquement et thermiquement renforcé
  • Résistance à la surtension : 320 V AC, 48 h
  • Supporte les pics de tension < 4 kV
  • Compatible sans restriction avec régimes de neutre TN, TT et IT
  • Electronique compatible source centrale
Alimentation
  • 198-264V 0/50/60Hz
Classe électrique
  • Classe I ou Classe II selon modèle
Température d’utilisation
  • -20°C à +50°C

Raccordement
  • Versions gradables (RD) : sur bornier débrochable 5 x 2,5 mm²
  • Versions non-gradables (et classe 2) : sur bornier débrochable 2x2,5mm²
Fixation
  • 2 colliers en inox, à grenouillère, à entraxe variable et permettant une orientation sur 360°
Maintenance moteur LED
  • Pièces mécaniques et sous-ensembles électroniques facilement démontables et remplaçables
  • Ce luminaire est conçu pour être évolutif : il peut intégrer de nouvelles technologies au fil du temps.
  • Ouverture par démontage du flasque mobile, système de tiroir breveté avec platine d'appareillage guidée et verrouillable (Slide©)

Vasque
  • Spéciale en polycarbonate protégé des UV, des solvants, des hydrocarbures et des agents lessiviels par une coextrusion de PMMA
Flasques et colliers
  • Inox 304L
Principes de construction
  • Enveloppe monobloc à étanchéité renforcée

Etanchéité
  • IP66, IP68, IP69K
Résistance aux chocs
  • IK10
Résistance au feu
  • 650°C
Résistance aux vibrations
  • Conforme aux conditions sévères de l’EN 60598-1 (tests selon CEI 60068-2-6)
Certification
  • Certifié ENEC (Licence N° ENEC-05358)
  • Référencement Deutsche Bahn

  • Pièces mécaniques réalisées dans notre usine des Vosges (France)
  • Disponibilité des pièces détachées et sous-ensembles pendant 30 ans minimum.
