Industrie Scheinwerfer zur Beleuchtung von Infrastrukturen unter extremen Bedingungen im Innen- und Außenbereich

Die Beleuchtung von großen Industrieanlagen erfordert Präzision, Langlebigkeit und Zuverlässigkeit. Die Scheinwerfer SILL48 Xtrem wurden für die härtesten Umgebungen entwickelt und verfügen über ein korrosionsbeständiges, einteiliges Gehäuse mit Schutzart IP65 sowie eine extrem robuste Elektronik. Sie sind für den intensiven Gebrauch bei hohen Temperaturen bis zu 50°C ausgelegt. Ihre Präzisionsoptik bietet eine gleichmäßige Ausleuchtung aus großen Höhen. Besseres Licht für mehr Sicherheit bei Ihren gesamten industriellen Anwendungen, in Innen- wie auch in Außenbereichen.

Die Leuchte Sill 48 Xtrem entspricht den hohen Anforderungen in der Industrie

Chemische Belastung und Dichtheit

Korrosive Substanzen, Säuredämpfe

Salzhaltige Atmosphären, Sturzwellen

UV-Strahlung und Witterungseinflüsse

Staubbelastung, Feuchtigkeit

Staubbelastung, extreme Verschmutzung

Feuchtigkeit in allen Formen

Sehr heiße, feuchte oder trockene Atmosphäre

Hochdruckreinigung

Hygienevorschriften nach IFS, BRC und HACCP

Thermische, mechanische und elektrische Belastungen

Dauerbetrieb bis 50 °C

Temperaturschwankungen

Mechanische Stöße

Spannungsspitzen bis zu 8 kV, Überspannungen

Außergewöhnliche Haltbarkeit der Materialien

Die Sill 48 Xtrem ist mit einer Korrosionsschutzbehandlung versehen, die eine hohe Beständigkeit in korrosiven Umgebungen ermöglicht, wie sie beispielsweise in der Lebensmittelindustrie, in Häfen, bei der Mineralienverarbeitung oder in anderen Industriebereichen an der Küste vorkommen.

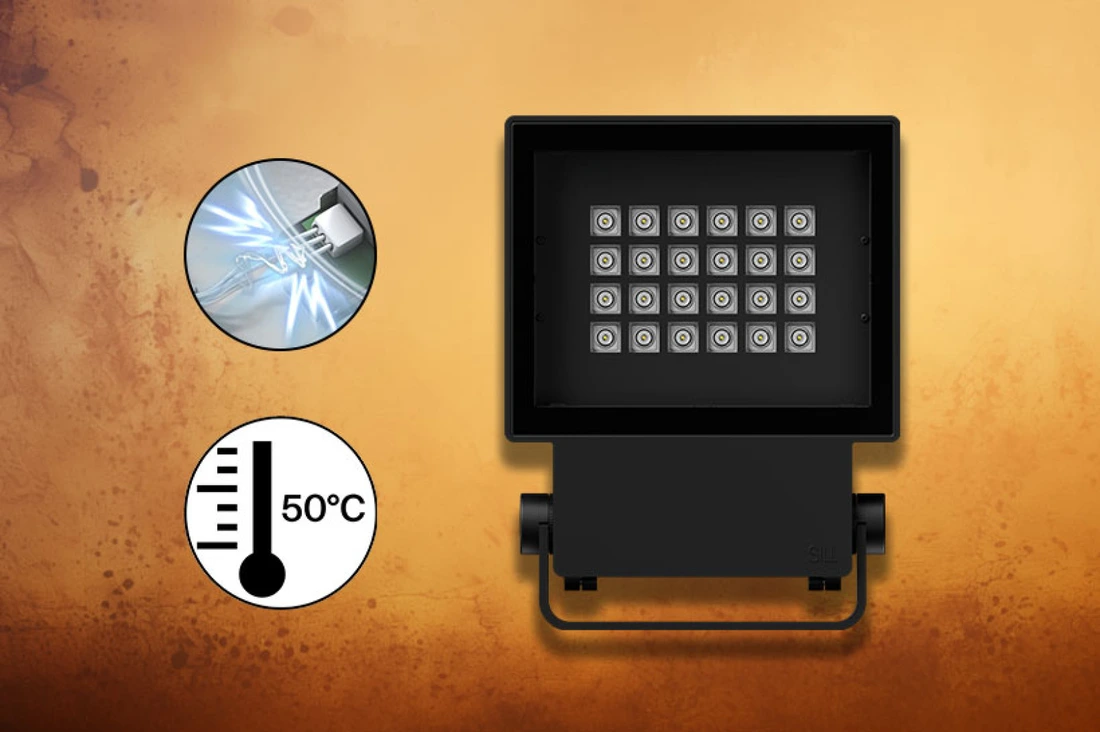

Langlebigkeit der Elektronik, selbst im Falle von intensiver Nutzung bei 50 °C

Die LED-Lichtquelle wurde aufgrund ihrer Effizienz und ihrer außergewöhnlichen Langlebigkeit ausgewählt, die selbst bei intensiver Nutzung rund um die Uhr bei einer Dauertemperatur von 50 °C über 100.000 Stunden beträgt. Der LED-Treiber hält Spannungsspitzen von bis zu 8kV stand, wodurch die Leuchte auch für risikoreiche Stromnetze geeignet ist.

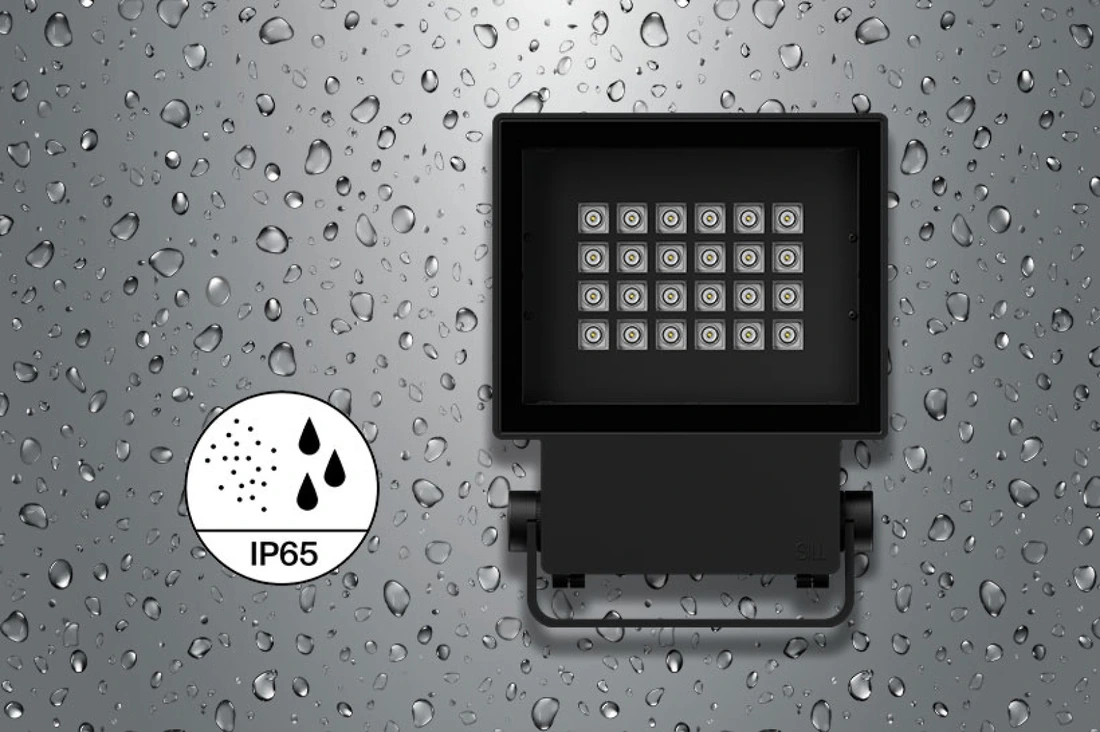

Dauerhaft wasserdicht IP65, für schmutzige, feuchte oder exponierte Umgebungen.

Mit ihrer Schutzart IP65 bietet die Sill 48 Xtrem eine hohe Beständigkeit gegen Staub und eindringendes Wasser, einschließlich Spritzwasser aus mehreren Richtungen, und eignet sich daher hervorragend für komplizierten Umgebungen wie in der Lebensmittelindustrie oder in anderen Bereichen, die dem Eindringen von Staub oder Wasser ausgesetzt sind.

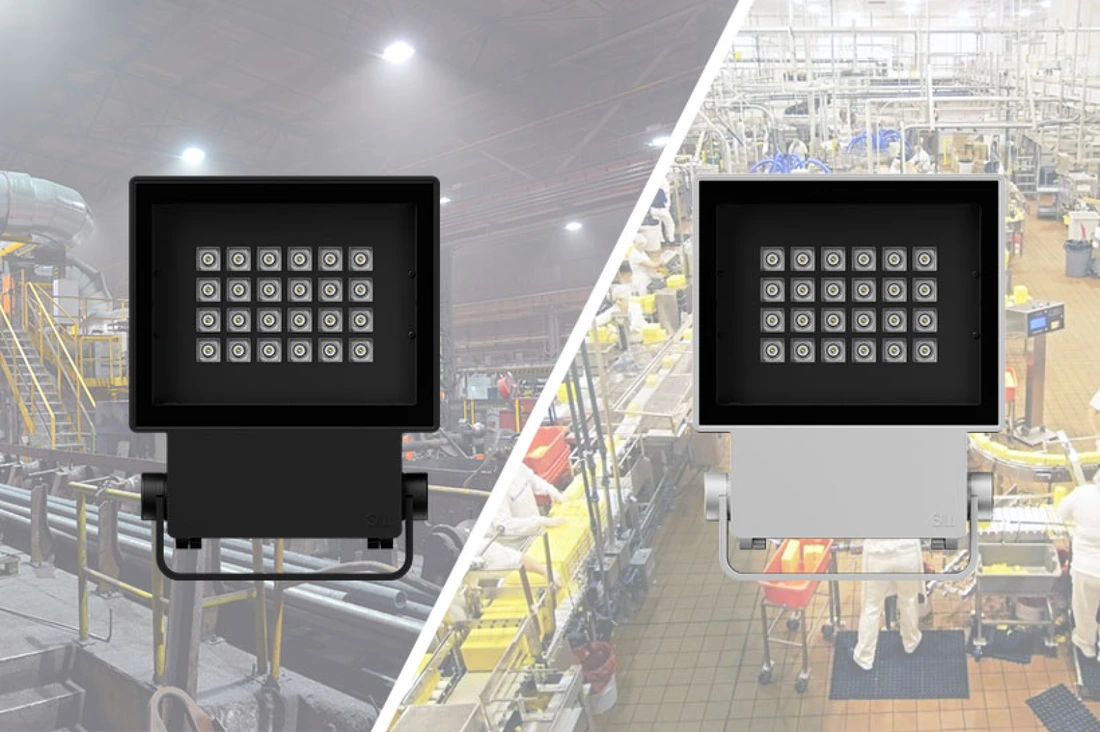

In schwarzer oder weißer Ausführung, je nach der vorgesehenen industriellen Anwendung

Zwei Versionen stehen zur Verfügung. Eine schwarze Version ist für extreme Industriezweige gedacht, mit einer sehr widerstandsfähigen Scheibe aus gehärtetem Glas und einer hocheffizienten Lichtquelle mit 4000 K (oder optional 3000 K, falls für Außenanwendungen erforderlich). Eine weiße Version wurde für Branchen entwickelt, die qualitativ hochwertiges Licht benötigen, mit einer CRI>80-Quelle und einer Scheibe aus Polycarbonat, die sich ideal für „saubere“ Branchen wie die Lebensmittelindustrie eignet.

Erhebliche Betriebskosteneinsparungen garantiert

Einsparungen bei der Wartung und Sicherheit durch eine Lösung, dank der in den nächsten 10 Jahren keine Eingriffe erforderlich sind, ein echter Vorteil bei üblichen Installationen in großer Höhe, die schwer zugänglich sind (z. B. Kräne und Hebemaschinen in Häfen, Zuckerfabriken, Wartungszentren, Industrieanlagen mit hohem Volumen usw.)

Anwendungen, beleuchtet von der Leuchte Sill 48 Xtrem

  • Automobilindustrie: Beleuchtung von Produktionshallen

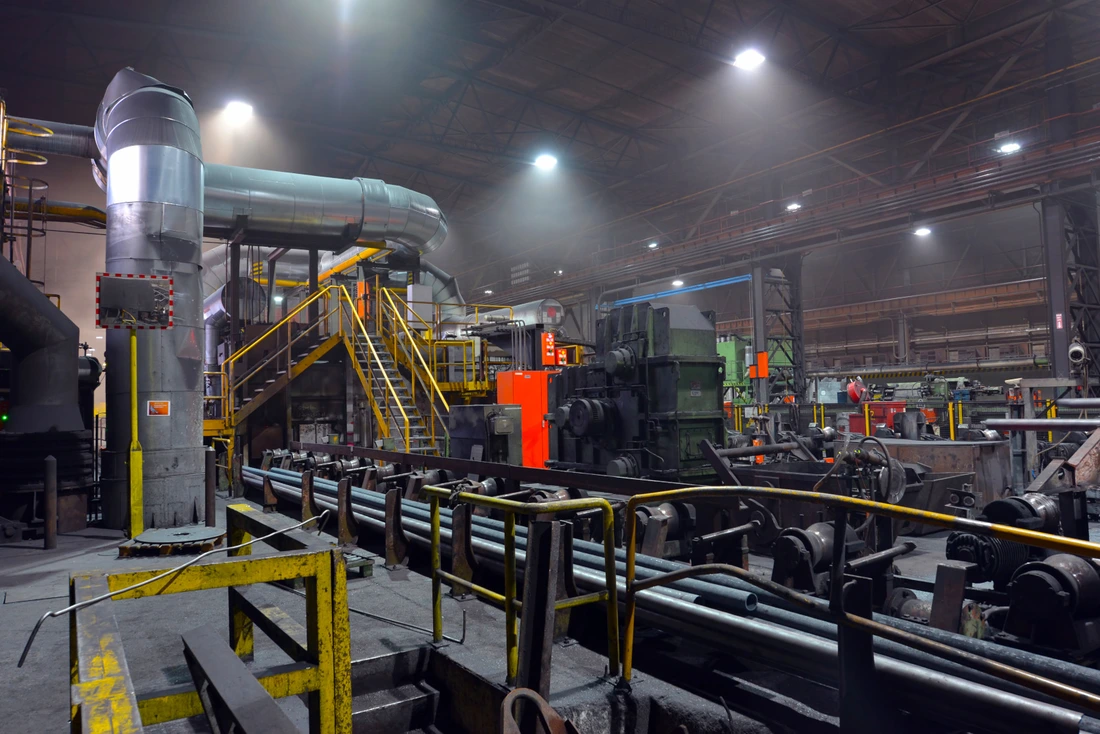

  • Stahlwerk: Beleuchtung von Werkstätten
  • Bergbau: Beleuchtung von Baggern und Förderbändern
  • Beleuchtung von Verladerampen

  • Wärmekraftwerk: Allgemeinbeleuchtung
  • Kernkraftwerk: Beleuchtung des Maschinenraums und von Rundwegen
  • Kläranlage: Beleuchtung der Außenanlagen

  • Zuckerfabrik: Beleuchtung von Förderbereichen
  • Beleuchtung von Außenbereichen in sämtlichen Höhen
  • Beleuchtung von Kontroll- oder Lebensmittelverarbeitungsbereichen mit großer Höhe

  • Bahnhof: Beleuchtung der Bahnsteige und Außenbereiche
  • Flughafen: Beleuchtung von Hallen und Terminals

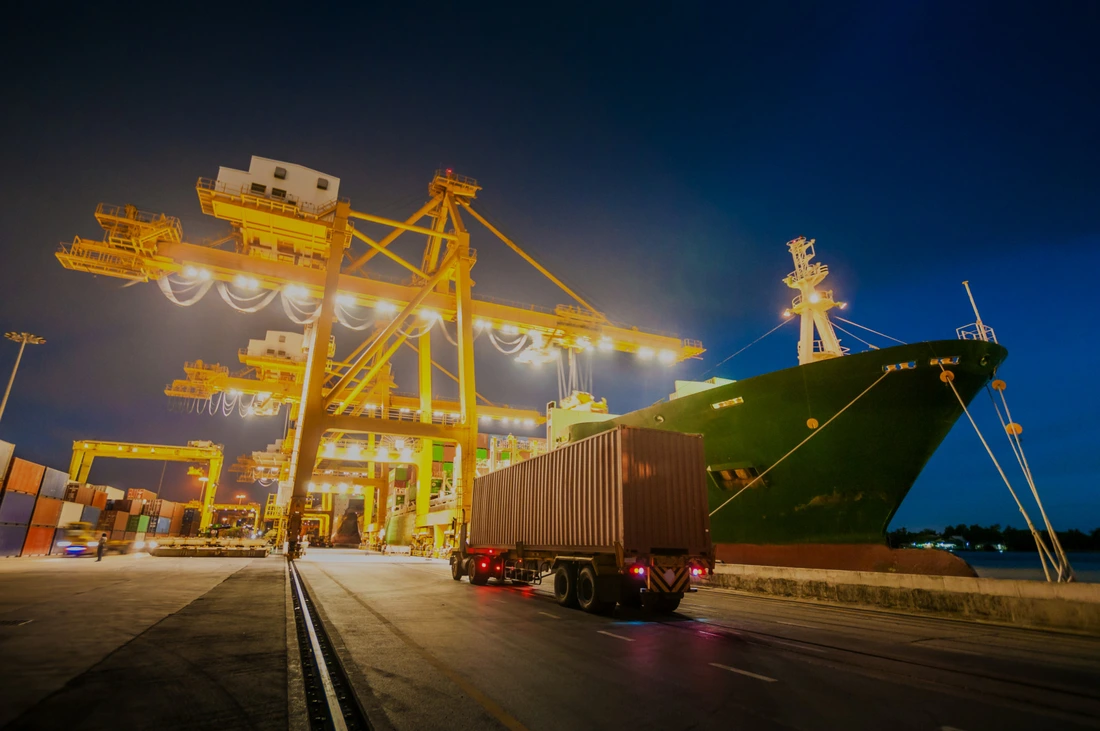

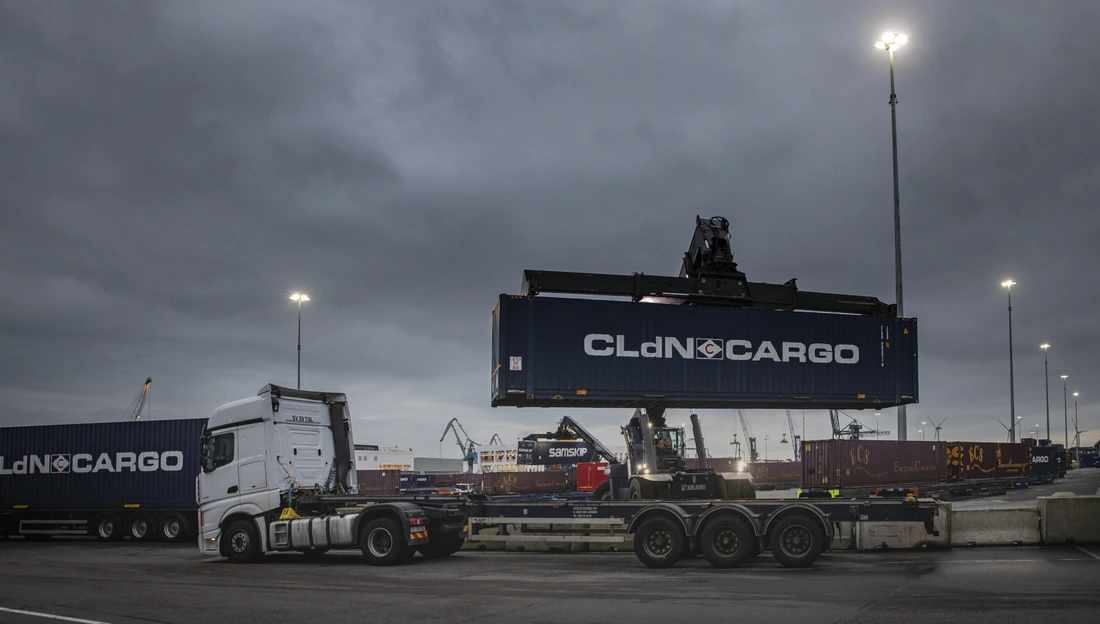

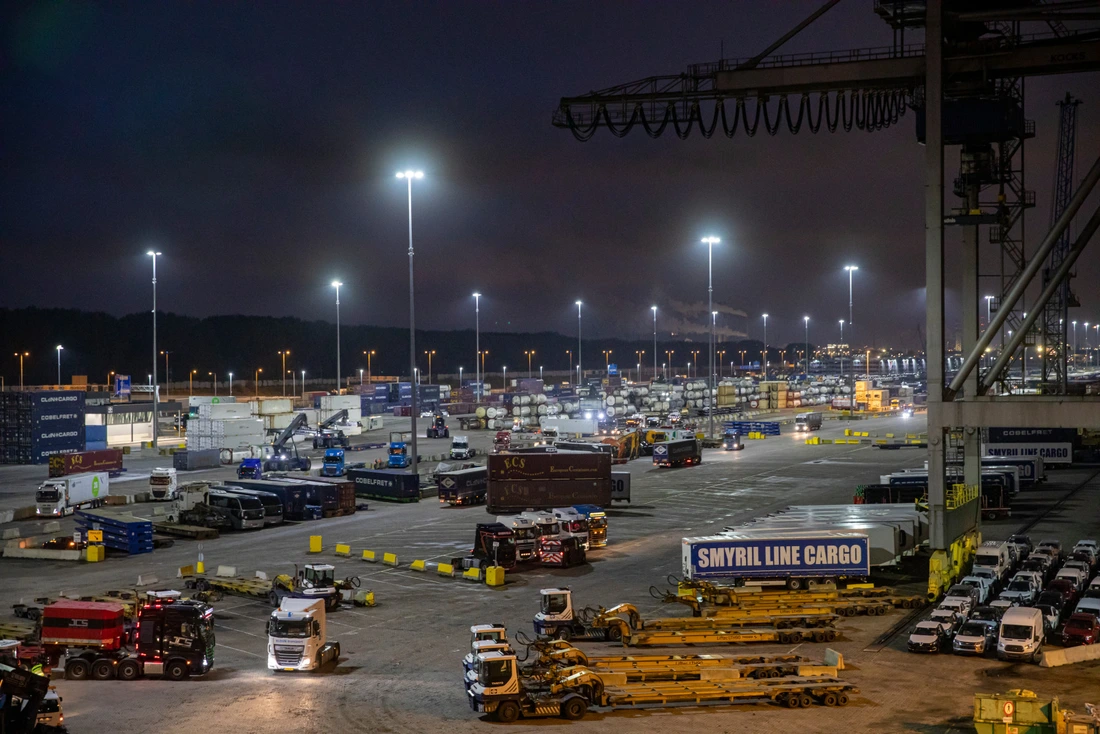

  • Hafenterminal: Beleuchtung der Umgebung von Kais, Hebemaschinen und Ladekränen

Unter echten Bedingungen hergestellt

Unsere Leistungen

In Deutschland entwickelt und hergestellt

Das Produkt wird in Deutschland entwickelt und in einem kurzen Kreislauf gefertigt, wobei hauptsächlich nachhaltige Komponenten und Materialien aus Europa verwendet werden. Jede Leuchte wird von uns gefertigt, zusammengebaut und kontrolliert, so dass die Rückverfolgbarkeit lückenlos gesichert ist.

5 Jahre Garantie, unabhängig von den Nutzungsbedingungen

Sie ist selbst im 24/7-Dauerbetrieb und bei maximaler Betriebstemperatur des Produkts gültig und zeugt von unserem unermüdlichen Engagement an der Seite unserer Kunden!

Vollständig und dauerhaft reparierbar

Im Gegensatz zur Wegwerfmentalität sind unsere Leuchten so konzipiert, dass sie selbst in komplizierten Umgebungen lange halten. Wir wählen die Komponenten unserer Leuchten sorgfältig aus und verpflichten uns, langfristig Ersatzteile zu liefern.

Hauptreferenzen und Downloads

Produktbroschüre

Eulumdat (LDT)

Gebrauchsanleitung

Zertifikat
Alle herunterladen

Schwarze Ausführung mit Glasscheibe aus Sicherheitsglas

CRI70, 4000K, Korrosionsschutzbehandlung. 100 000 h L80B10 @Tmax.

GrößeWattLichtverteilungLichtstrom (lm)**T maxBezeichnungArtikel-Nr. Datenblatt Plan STEP DS .TXT Alles herunterladen
S48S 28 Asymmetric deep - Imax 67° 1840 50°C 48S 1-3k 740 D AS125-67 BK-C S48S0046 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48S 28 Asymmetric batwing - Imax 23° 1770 50°C 48S 1-3k 740 D AS120-23 BK-C S48S0047 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48S 28 Wide Beam 65° 2250 50°C 48S 1-3k 740 D WB65 BK-C S48S0048 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48M 80 Asymmetric deep - Imax 67° 7360 50°C 48M 6-9k 740 D AS125-67 BK-C S48M0077 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48M 80 Asymmetric batwing - Imax 23° 9130 50°C 48M 6-9k 740 D AS120-23 BK-C S48M0019 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48M 80 Wide Beam 65° 8430 50°C 48M 6-9k 740 D WB65 BK-C S48M0020 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 120 Asymmetric deep - Imax 67° 14780 50°C 48L 8-16k 740 D AS125-67 BK-C S48L0203 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 120 Asymmetric batwing - Imax 23° 14970 50°C 48L 8-16k 740 D AS120-23 BK-C S48L0025 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 120 Wide Beam 65° 16670 50°C 48L 8-16k 740 D WB65 BK-C S48L0026 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 160 Asymmetric deep - Imax 67° 18120 45°C 48L 12-21k 740 D AS125-67 BK-C S48L0125 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 160 Asymmetric batwing - Imax 23° 18350 45°C 48L 12-21k 740 D AS120-23 BK-C S48L0190 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 160 Wide Beam 65° 20440 45°C 48L 12-21k 740 D WB65 BK-C S48L0152 Datenblatt Plan STEP DS .TXT Alles herunterladen

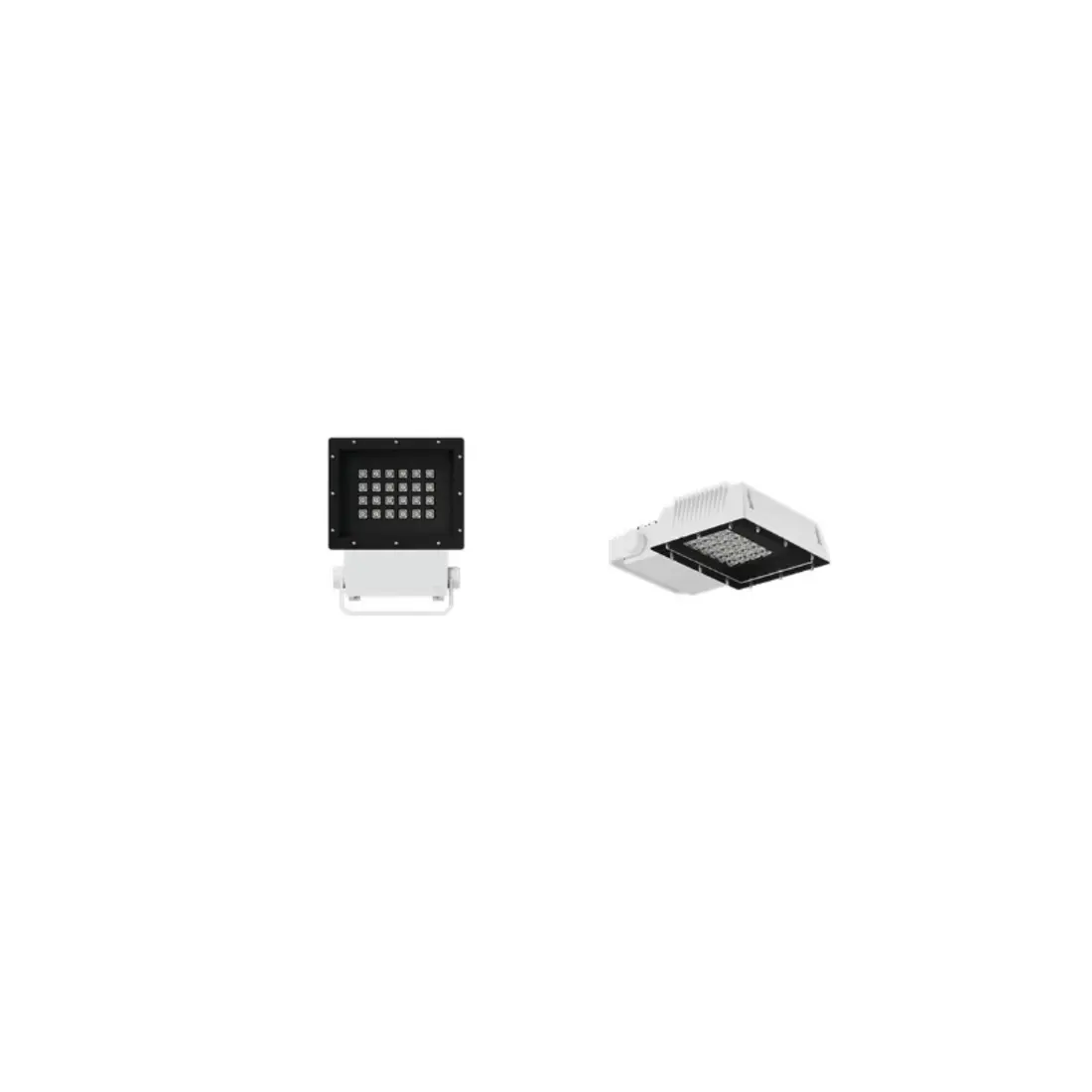

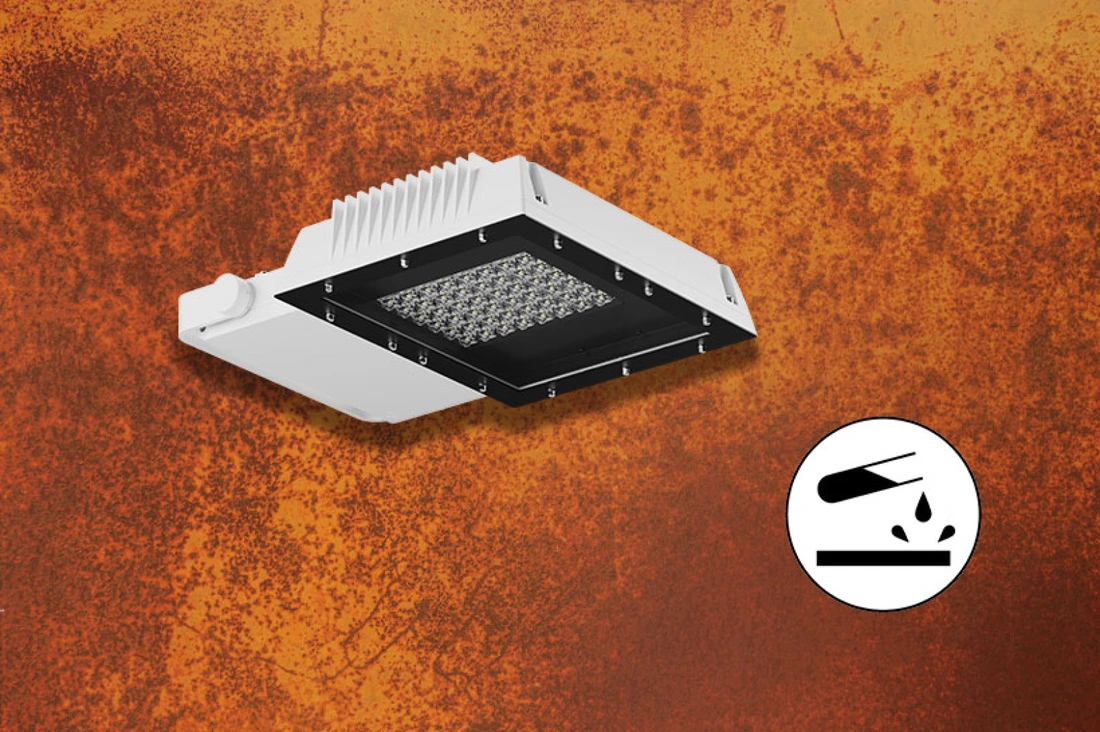

Weiße Ausführung, mit Glas aus Polycarbonat

CRI80, 5700K, Korrosionsschutzbehandlung, ideal für die Lebensmittelindustrie. 100 000 h L80B10 @Tmax.

GrößeWattLichtverteilungLichtstrom (lm)**T maxBezeichnungArtikel-Nr. Datenblatt Plan STEP DS .TXT Alles herunterladen
S48S 28 Asymmetric deep - Imax 67° 1680 50°C 48S 1-3k 857 D AS125-67 WH-C PC S48S0049 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48S 28 Asymmetric batwing - Imax 23° 2120 50°C 48S 1-3k 857 D AS120-23 WH-C PC S48S0050 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48S 28 Wide Beam 65° 2710 50°C 48S 1-3k 857 D WB65 WH-C PC S48S0051 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48M 80 Asymmetric deep - Imax 67° 6710 50°C 48M 6-9k 857 D AS125-67 WH-C PC S48M0124 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48M 80 Asymmetric batwing - Imax 23° 8320 50°C 48M 6-9k 857 D AS120-23 WH-C PC S48M0025 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48M 80 Wide Beam 65° 7680 50°C 48M 6-9k 857 D WB65 WH-C PC S48M0026 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 120 Asymmetric deep - Imax 67° 13620 50°C 48L 8-16k 857 D AS125-67 WH-C PC S48L0141 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 120 Asymmetric batwing - Imax 23° 13800 50°C 48L 8-16k 857 D AS120-23 WH-C PC S48L0031 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 120 Wide Beam 65° 15370 50°C 48L 8-16k 857 D WB65 WH-C PC S48L0032 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 160 Asymmetric deep - Imax 67° 16640 45°C 48L 12-21k 857 D AS125-67 WH-C PC S48L0155 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 160 Asymmetric batwing - Imax 23° 16860 45°C 48L 12-21k 857 D AS120-23 WH-C PC S48L0156 Datenblatt Plan STEP DS .TXT Alles herunterladen
S48L 160 Wide Beam 65° 18770 45°C 48L 12-21k 857 D WB65 WH-C PC S48L0205 Datenblatt Plan STEP DS .TXT Alles herunterladen

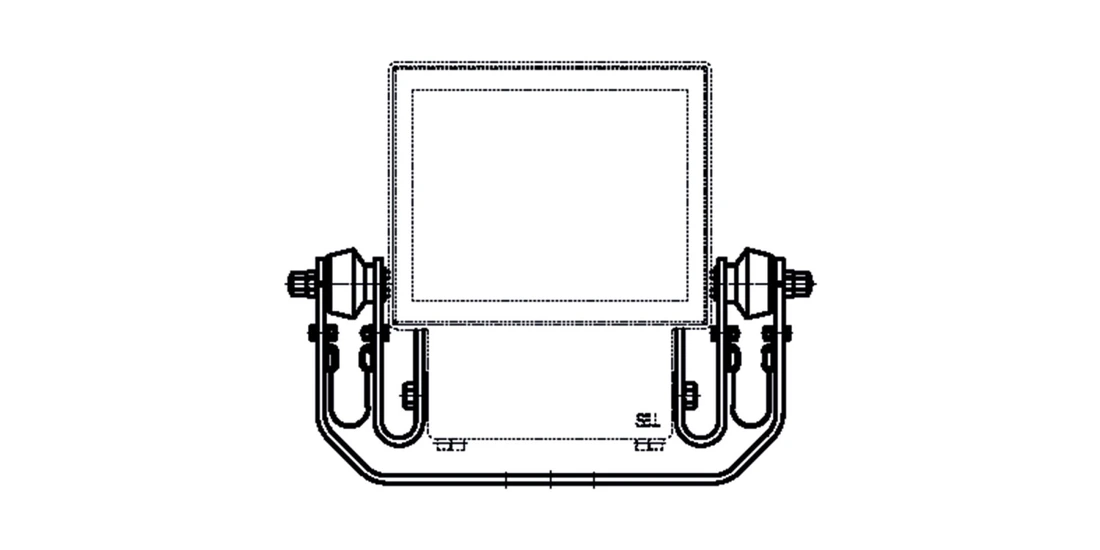

Schwingungsdämpfender Bügel
Für das Modell 48S 849S01000
Für das Modell 48M 849M01000
Für das Modell 48L 849L01000

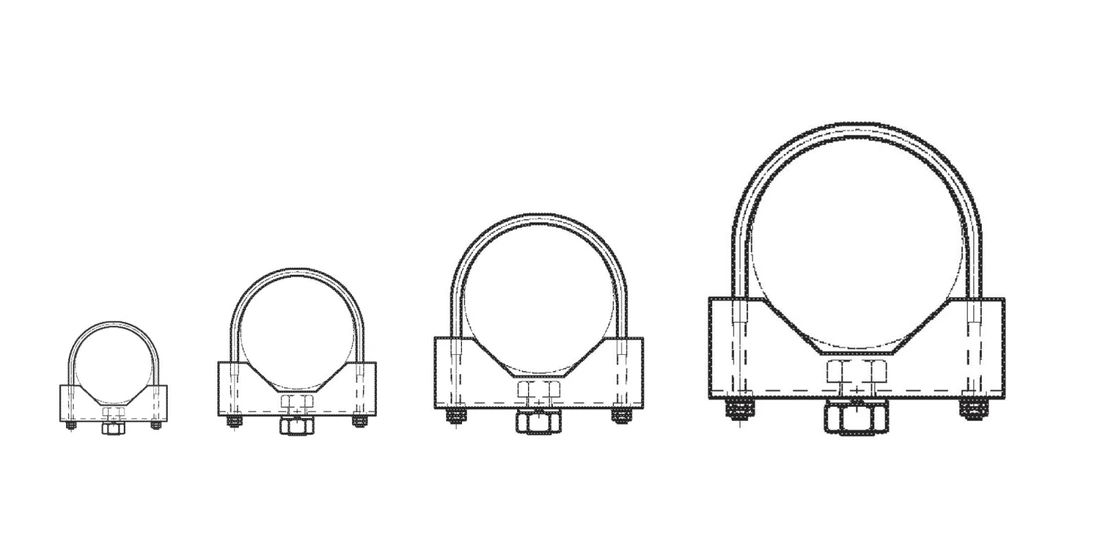

Mastklammer
Für Mast ø55-60mm 855500200-60
Für Mast ø60-89mm 855500200-89
Für Mast ø115-120mm 855500200-120
Für Mast ø150-170mm 855500200-170

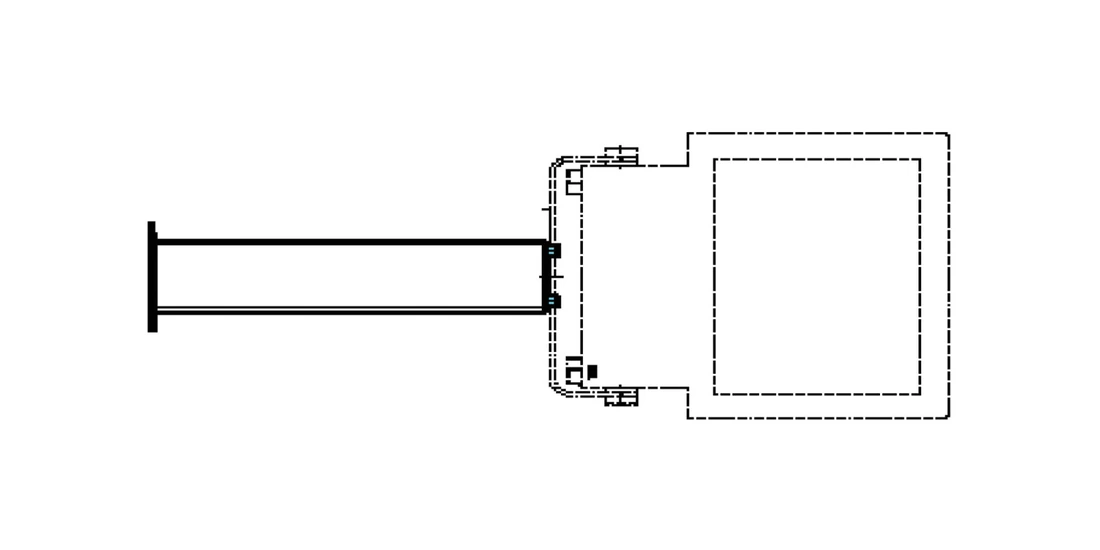

Um 500 mm versetzte Wandhalterung
Für die Modelle 48S und 48M 849000500
Für das Modell 48L 849400500
Verstellbarer Blendschutz
Vertikal Lamellen, für das Modell 48S 849S00400
Vertikal Lamellen, für das Modell 48M 849M00400
Vertikal Lamellen, für das Modell 48L 849L00400
Horizontal Lamellen, für das Modell 48S 849S00300
Horizontal Lamellen, für das Modell 48M 849M00300
Horizontal Lamellen, für das Modell 48L 849L00300

Technische Spezifikationen

Leuchtmittel
  • LED-Modul mit hoher Effizienz
  • 4000K und 5700K (Auch aus 2700K, 3000K, Amber verfügbar)
  • CRI > 70 und CRI > 80
  • SDCM < 3
  • 100 000 h L80/B10 bei maximaler Raumtemperatur
Optik
  • Hochleistungslinsen für eine verstärkte Gleichmäßigkeit
  • ULR : 0 %
Lichtkomfort
  • UGR ≤ 22 (Ausführung WB65)
  • Verschiedene optische Zubehörteile sind auf Anfrage erhältlich (Lichtraster, Waben...)
Wärmemanagement
  • Automatische Lichtregelung bei Überhitzung
Elektronik
  • 1 integriert EVG 'Industrie', über DALI-Protokoll Adressierbare, Flicker Free
  • Verträgt Spannungsspitzen bis 8kV (außer 48S : 2kV und 48M : 6kV)
Netzspannung
  • 220-240V 0/50/60Hz
Schutzklasse
  • Klasse I
Betriebstemperatur
  • -40°C bis +50°C (außer 28W : -25°C bis +50°C und 160W : -40°C bis +45°C)

Anschluss
  • 48S : 1 Messing Kabelverschraubung M16 (Aufnahmekapazität: Ø 8-12 mm)
  • 48M, 48L : 2 Messing Kabelverschraubungen M20 (Aufnahmekapazität: Ø 8-12 mm)
  • Über feste zweistufige Klemmleiste 2 x 5 x 2,5 mm² (außer 48S : feste einstöckige Klemmleiste)
Befestigung
  • Wand- und Deckenhalterung (Zubehör für die Befestigung an Schaft oder Mast)
  • Schwenkbereich ± 90°
Wartung
  • LED-Module und Treiber leicht ausbaubar
Gewicht
  • 48S : 2,8kg / 48M : 5,2kg / 48L : 14,4kg
Windangriffsfläche
  • 48S : 0,031 m² / 48M : 0,076 m² / 48L : 0,17 m²

Schutzscheibe
  • ESG Einscheibensicherheitsglas oder Abdeckung mit 4mm Dicke aus transparentem Polycarbonat, UV-beschichtet
Gehäuse
  • Sehr hohe mechanische, chemische und Korrosionsbeständigkeit
  • Gehäuse aus Aluminium-Druckguss (AlSi12 mit geringem Kupferanteil)
  • Spezielle Lackierung für einen erhöhten und langanhaltenden Korrosionsschutz in chlor- und salzhaltigen Umgebungen
  • Lackierung je nach Version : schwarz RAL 9005 order weiß RAL 9010

Konformität
  • Hergestellt gemäß DIN VDE 0711 / EN 60598, CE
Abdichtung
  • IP65
IK-Stoßfestigkeit
  • 48S : IK09
  • 48M : IK08
  • 48L : IK09

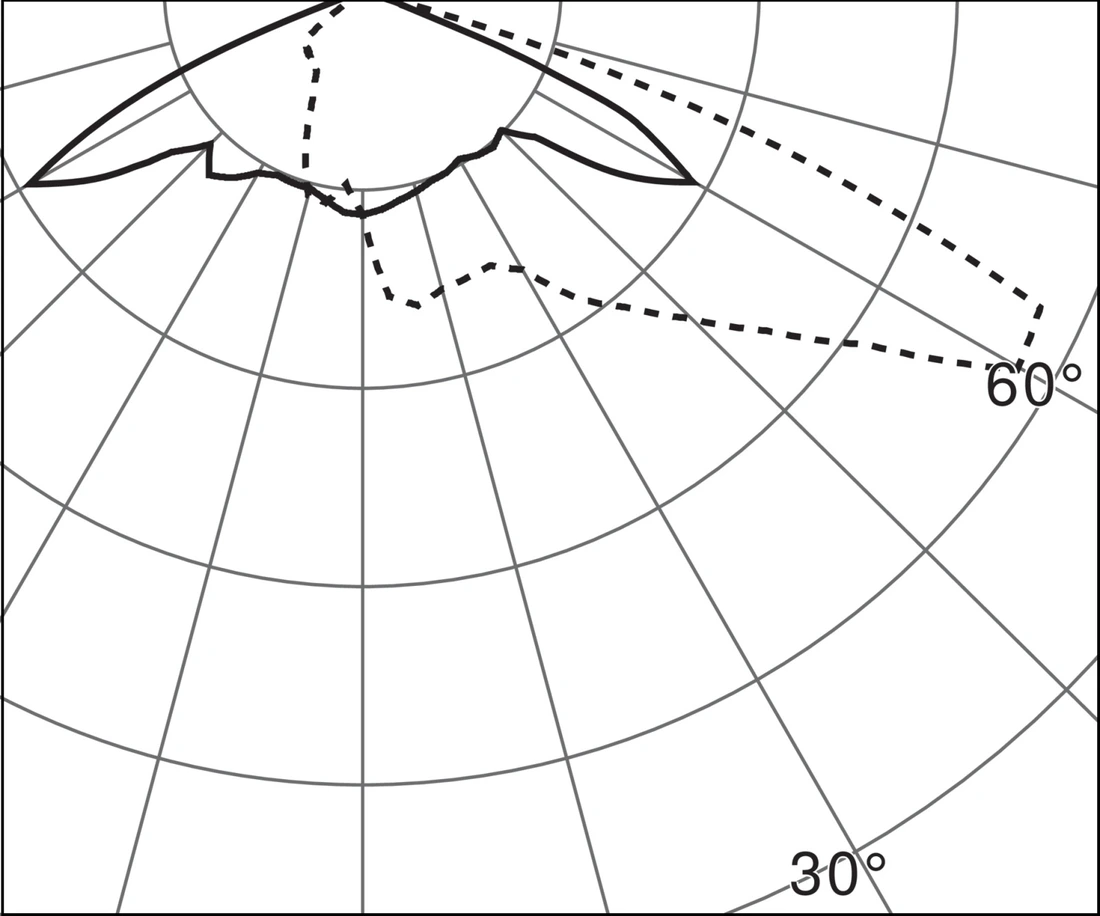

Asymmetrische Lichtverteilung tiefstrahlend (AS125-67)

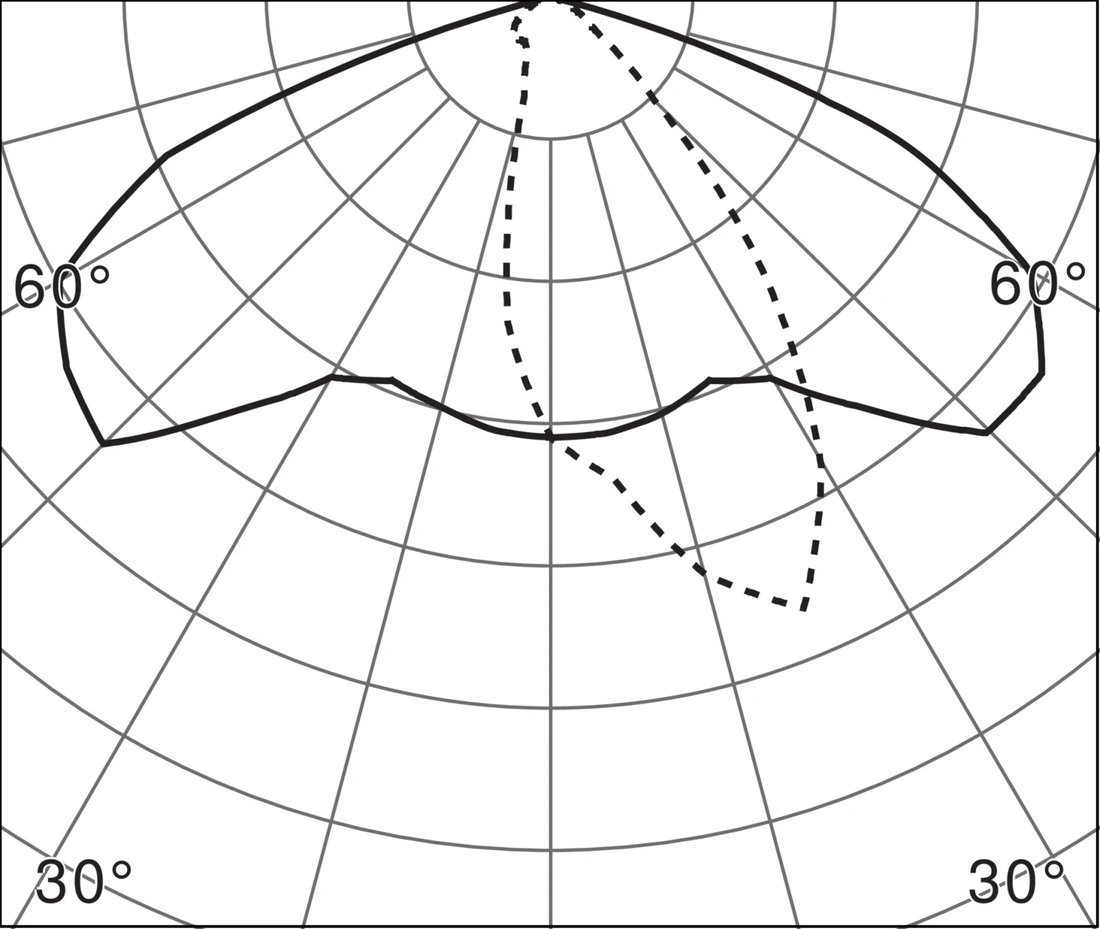

Asymmetrische Lichtverteilung batwing (AS120-23)

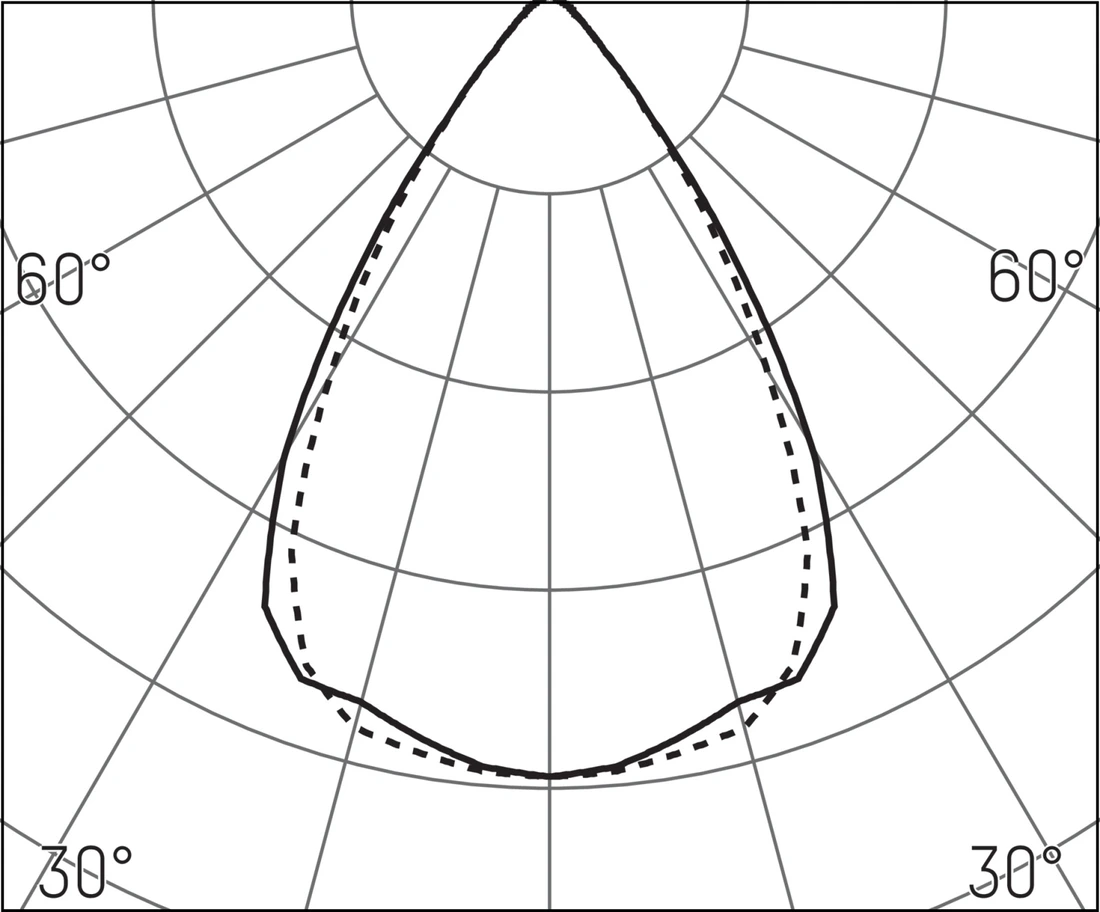

Wide flood 65° (WB65) Andere Lichtverteilung verfügbar : bitte kontaktieren Sie uns
